『共模半导体』推出20V/300mA低功耗低噪声LDO稳压器GM1207

发布者:EE小广播最新更新时间:2024-03-28 来源: EEWORLD关键字:低功耗  低噪声  LDO  稳压器 手机看文章 扫描二维码
随时随地手机看文章

『共模半导体』推出20V/300mA低功耗低噪声LDO稳压器GM1207,可替代ADI的ADP7118、LT1761,SGMICRO的SGM2211等系列产品


GM1207是一款CMOS、低压差(LDO)线性稳压器,采用 1.9V 至 20V 电源供电,最大输出电流为 300 mA。这款高输入电压 LDO 适用于调节 20V 至 1.2V 供电的高性能模拟和混合信号电路。该器件采用先进的专有架构,在提供高电源抑制、低噪声特性的同时保持低静态电流,仅需一个 2.2μF 小型陶瓷输出电容,便可实现出色的线路与负载瞬态响应性能。GM1207稳压器输出噪声为 8.5μVRMS,与 5V 及以下的固定选项输出电压无关。


GM1207系列产品介绍


GM1207 提供 6 种固定输出电压选项。现有库存提供下列电压版本:1.2V(可调节)、1.22V(可调节)、1.5V、1.8V、2.5V、3.3V 和 5.0V。


每个固定输出电压都可以通过外部反馈分压器在初始设定点以上调整。这使GM1207 可提供 1.2V 至 VIN − VDO 的输出电压且具有高 PSRR 和低噪声。


GM1207 提供 6 引脚 DFN 和 5 引脚 SOT-23 封装。仅有DFN 封装支持通过外部电容进行用户可编程软启动。


GM1207可替代ADI的ADP7118、LT1761,还可替代SGMICRO的SGM2211等系列产品。



图1.   方框图


GM1207 是一款低静态电流、LDO 线性稳压器,采用 1.9 V至 20 V 电源供电,最大输出电流为 300 mA。空载时静态电流典型值低至 22μA,因此 GM1207 非常适合便携式设备使用。室温时,关断模式下的功耗典型值仅为 1.1 μA。


 GM1207 经过优化,利用 2.2 µF 小型陶瓷电容可实现出色的瞬态性能。


功能特点


低噪声:8.5µVRMS,与固定输出电压值无关

电源抑制比(PSRR):92 dB(10 kHz)

输入电压范围:1.9 V 至 20 V

输出电压:

固定输出电压:1.5V、1.8 V、2.5 V、3.3 V 和 5.0 V

可调输出电压范围:1.2 V 至 VIN – VDO

GM1207AUJZ-1-R7 可调输出电压范围:1.22 V 至 VIN – VDO

最大输出电流:300 mA

线路、负载和温度范围内的精度:

±2%(TJ = −55°C 至+125°C)

±2.5%(TJ = −55°C 至+150°C)

低压差:240 mV(典型值,IOUT = 300 mA,VOUT = 5 V)

用户可编程软启动(仅 DFN 封装提供)

低静态电流,IGND = 22 μA(典型值,无负载)

低关断电流:1.1 μA(VIN = 20V)

使用 2.2 μF 陶瓷输出电容保持稳定


精确使能


工作环境温度(TA)范围:−55°C to +125°C

工作结温(TJ)范围:−55°C to +150°C

6 引脚 DFN 和 5 引脚 SOT-23 封装


主要应用


适应噪声敏感应用

ADC 和 DAC 电路,精密放大器和 VCO 控制供电

通信和基础设施

医疗成像

工业与仪器仪表

汽车电子


典型应用

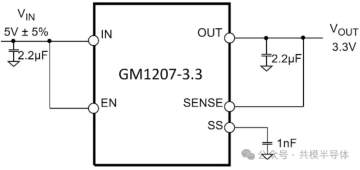

图2.  固定输出 3.3V

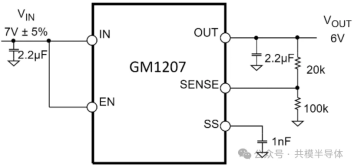

图3.  5V 可调输出至 6V



 GM1207 是一款高压、低噪声、高精度、低压差线性稳压器,能够为 300mA 供电,压差典型值为 240mV。输入电压工作范围为 1.9V 至 20V。固定输出电压为 1.2V 至 5.0V。通过设置外部电阻,可调输出电压为 1.2V 至 20V-VDO。



输入电压范围为器件提供了足够的裕量,以便获得稳定的输出。 如果输入电源噪声很大,则具有低 ESR 的额外输入电容可能有助于改善输出噪声性能。

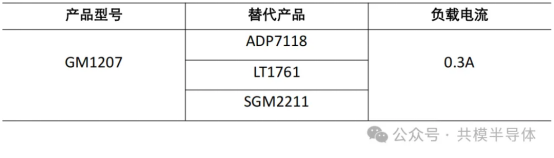

GM1207系列及其对标产品




GM1207系列产品订购指南
