泰克MSO6最新电源探头大揭秘

多数人在使用示波器时都比较关注示波器本身,却忽略了探头的选择。实际上探头是介于被测信号和示波器之间的桥梁,如果信号在探头处就已经失真,那么再好的示波器也会大打折扣。正所谓“好马配好鞍,洞察靠真探”,——示波器再好也得探头经得住考验,信号不能失真。

MSO6志在超低噪声,MSO6采用了全新设计的前端放大器Tek061,在较小的伏特/格设置上实现了非常好的噪声性能。配合示波器对超低噪声的理想追求,泰克科技全新的1GHz/4 GHz带宽 TPR1000/4000电源探头,再一次展示了泰克在电源完整性测试中的优异的低噪声表现能力。

这一新品的上市,配合MSO6系超低噪声示波器的优秀表现,继续为用户提供高度的使用性,连通性和在各个不用领域所需要的低噪声表现能力,同时也为从事电源完整性设计的技术人员提供了更有效的工具。

TPR1000/4000电源探头提供了从-60到+60V的超高偏置范围,以及不超过300µVp-p的超低噪声的 DC电源纹波测试解决方案。

关于超低噪声探头,工程师们也许想问

现代电子产品由于更多的功能,更高的密度和更快的切换速度应用,大大提高了对电源的要求。设计人员往往会面临更大的测试调试挑战,需要放大电源轨去找到高频噪声、测量纹波及瞬态分析。但是示波器通常没有足够的偏置将DC轨道上的噪声和纹波调整到示波器屏幕中心以便于测量。

示波器探头是示波器使用过程中不可或缺的一部分,它主要是作为承载信号传输的链路,将待测信号完整可靠的传输至示波器,以进一步进行测量分析。示波器和探头搭配才构成一个完整的信号测量链路,如果只看重示波器而忽视探头的选择,那进入示波器之前的信号已经失真,再完美的示波器所测得的数据也有会误。同理,如果只看中探头而忽视示波器的选择,那再保真的信号也会受示波器本身噪声的影响,因此两者同样重要。

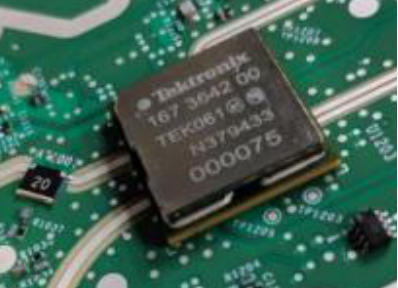

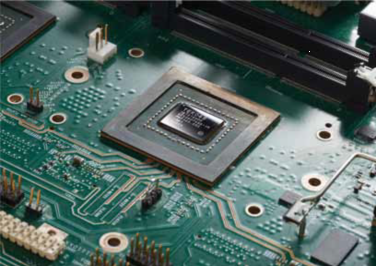

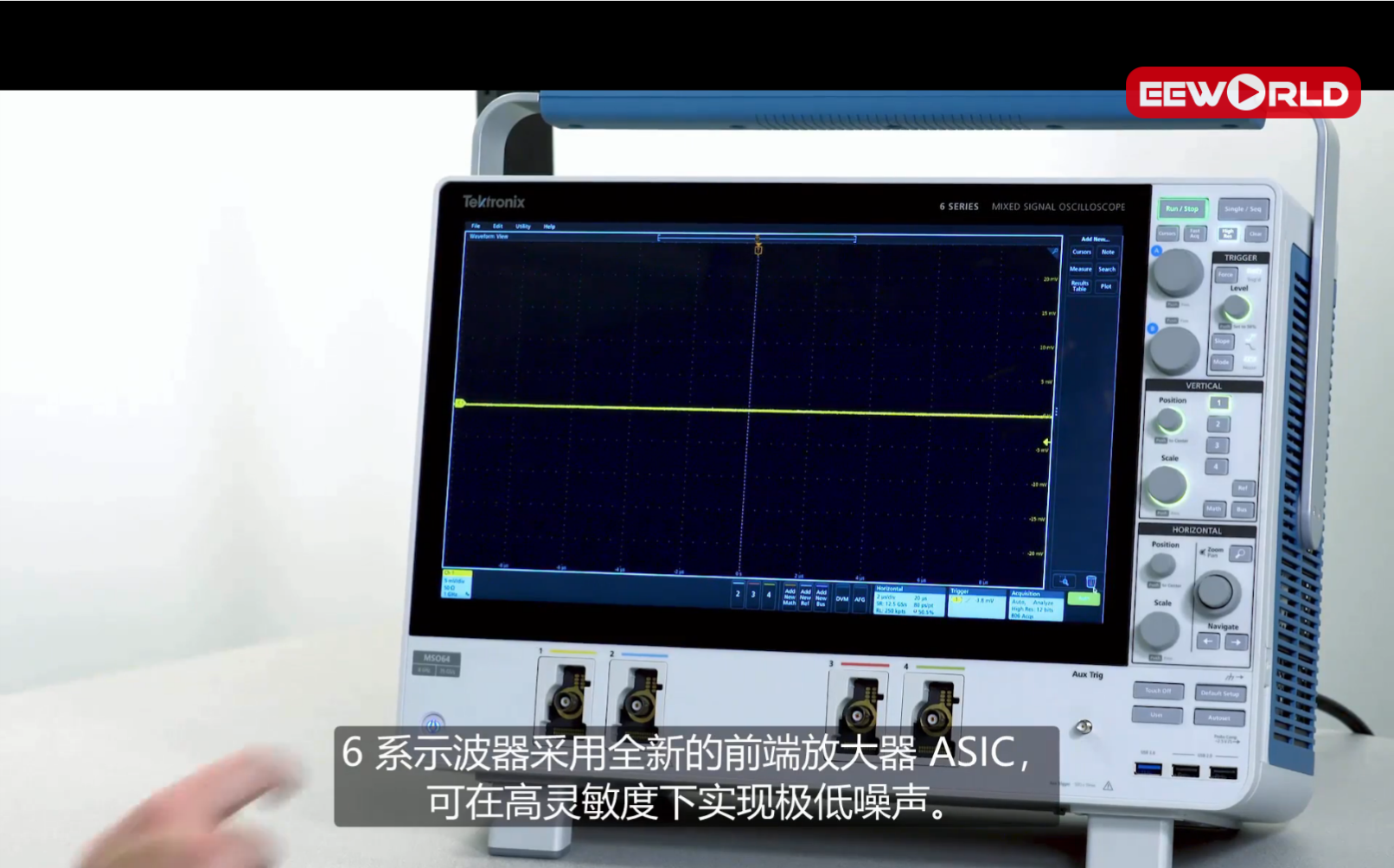

众所周知,示波器的模拟前端,包含衰减电路、缓冲电路和放大器电路都会引入噪声。这也是示波器的本底噪声的重要来源。通常都会将模拟前端的设计作为评价示波器噪声的表现的重要指标。泰克的MSO6采用了全新设计的前端放大器Tek061,在较小的伏特/格设置上实现了非常好的噪声性能。因此搭配低噪声示波器才能保证电源轨探头发挥优异的特性。

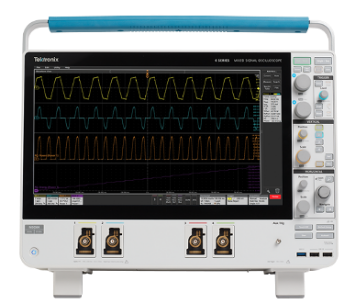

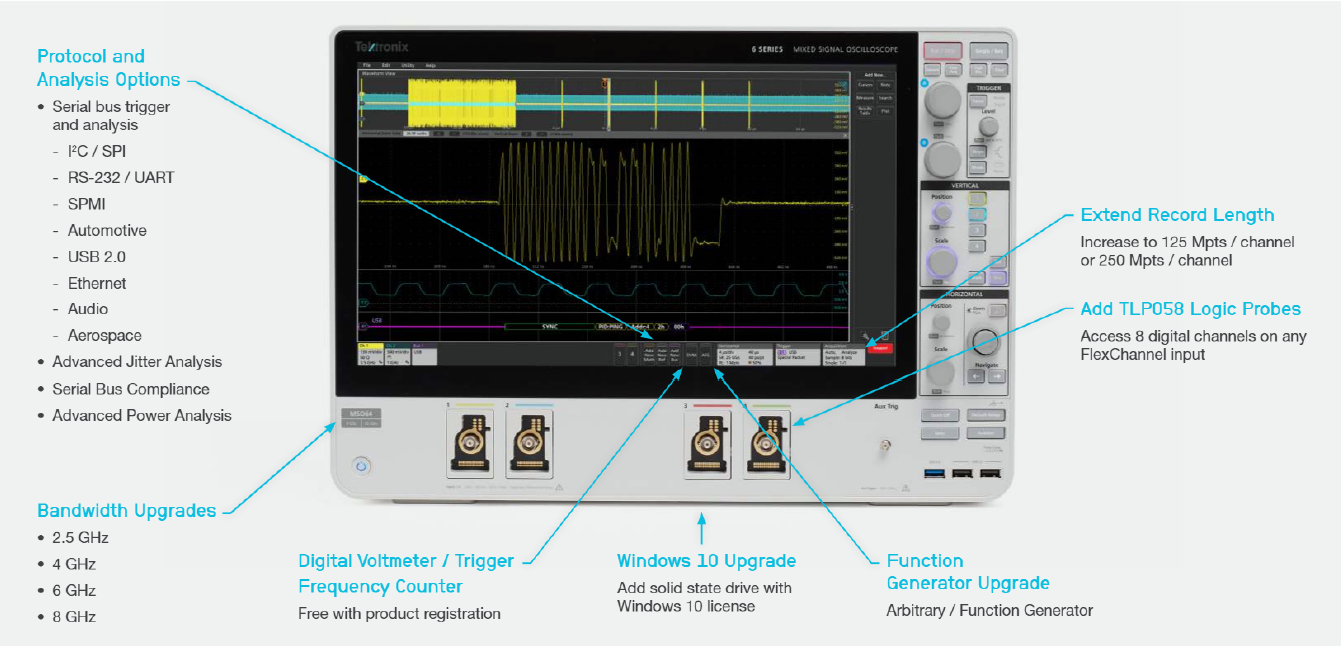

泰克低噪声示波器MSO64

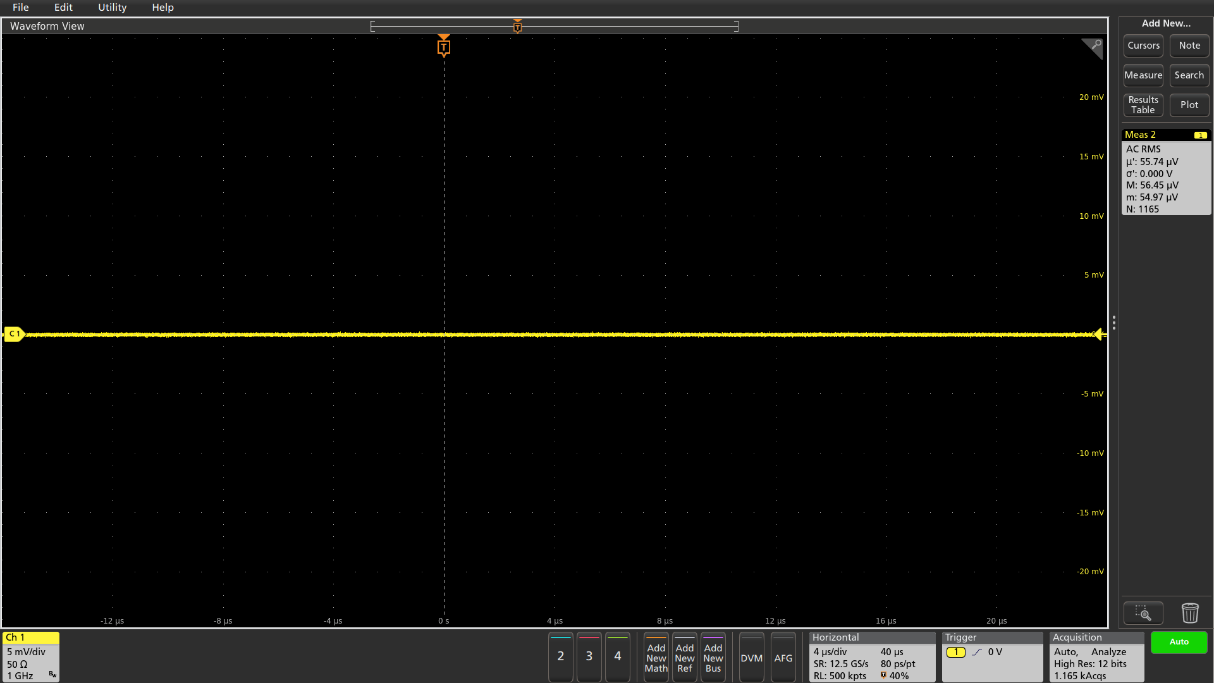

6 系列MSO本底噪声: Mean AC RMS = 56 uV

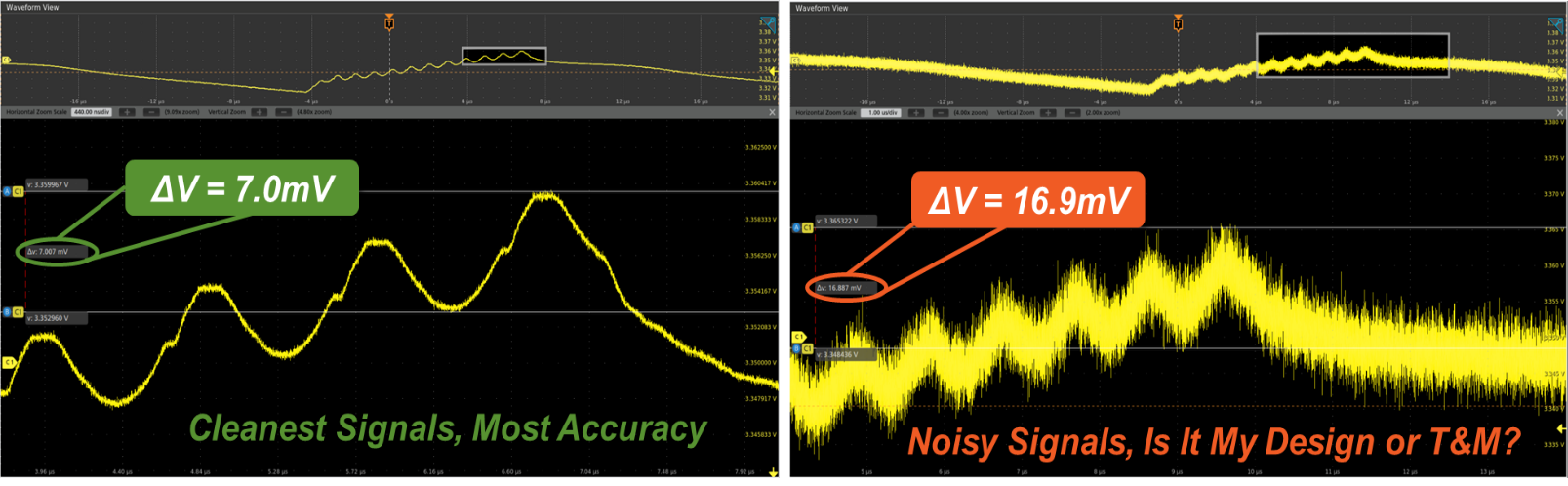

下图为MSO6系示波器分别连接TPR1000电源轨探头和TPP1000普通无源探头情况下,对3.3V电源轨的纹波测试结果,结果如下图所示,电源轨探头的测试结果比普通探头的准确超过50%。

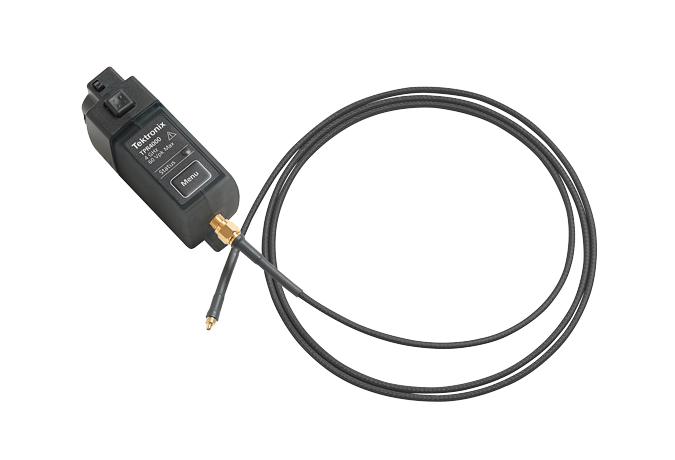

泰克新推出的低噪声探头TPR1000/4000是专门给电源测试测量而设计的。该探头超高的阻抗设计可以最大限度的减小DC轨道上的示波器负载效应(直流电压为50KΩ)。同时,该探头提供了高达4GHz带宽,可以检测到电源轨上更多的信号内容(谐波,纹波等)。

当TPR系列探头同泰克MSO5/6系示波器结合使用时,泰克产品将帮助从事电源完整性测试的用户提供准确的的连接,验证,除错的分析解决方案。

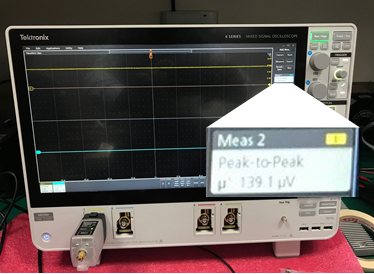

20MHz带宽,1.25mV/div 情况下测得的TPR4000的噪声实测值低至139.1uV。

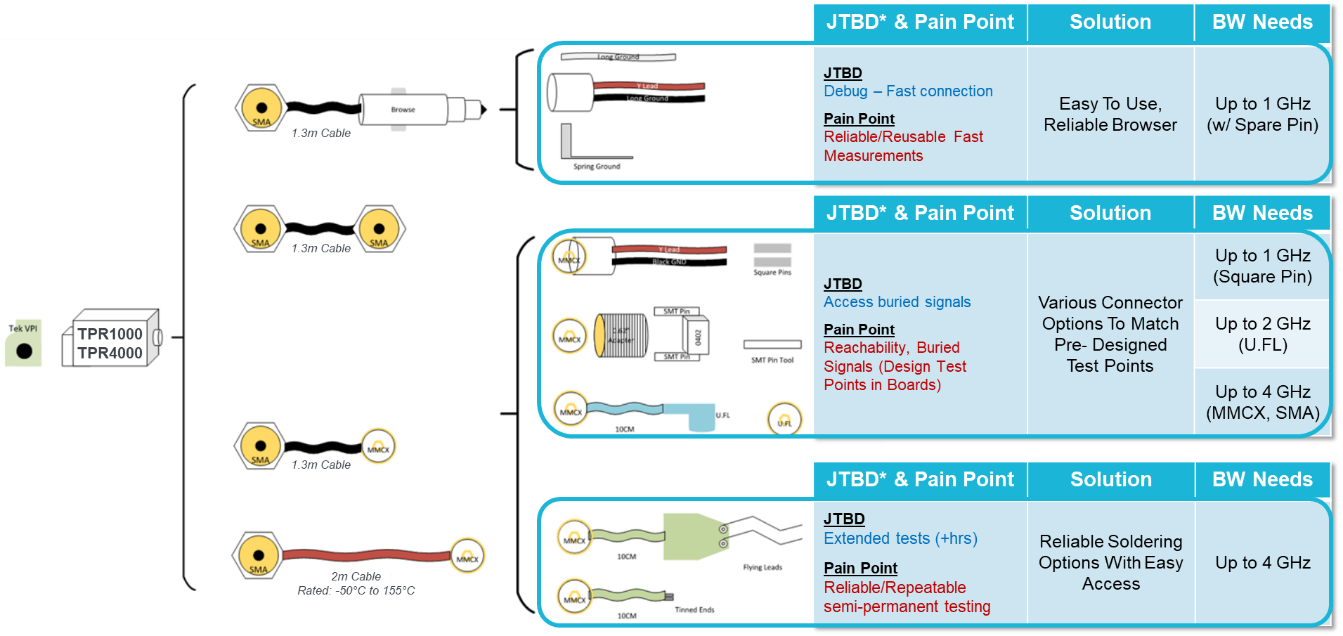

针对不同的电源测试场景,泰克为TPR系列探头设计了不同的链接附件。从点测探头,到接地引线、方孔Y型引线,微型SMD线夹等,以满足不同应用场景使用需求。
