基于51单片机温湿度控制器仿真设计-电子工程世界

原理图：Altium Designer

仿真原版本：proteus 7.8

程序编译器：keil 4/keil 5

编程语言：C语言

设计编号：S0013

基本功能：

1、本设计基于STC89C51/52(与AT89C51/52、AT89S51/52通用，可任选)单片机；

2、AT24c02芯片掉电存储设置的上下限；

3、四个按键为设置、加、减、确定，实现了阀值的调节；

4、LCD1602液晶显示，上面行显示当前的温度和湿度，下面行显示相应的冷、热、干、湿；

5、配用全数字型温湿度传感器 DHT11，温度测量范围0℃--50℃，湿度测量范围20%RH—90%RH，可以满足一般需要；

6、当超过阀值的时候，有蜂鸣器闪烁报警提示。并有开关可以关闭或打开报警；

7、当温度或湿度超限后，报警信号灯点亮同时相应的继电器吸合。继电器可以驱动打开或切断通风机、抽湿机、加热器、制冷器、加湿器、报警器等外部设备。

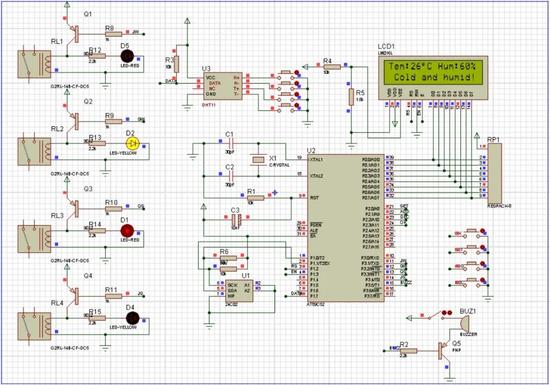

仿真电路：

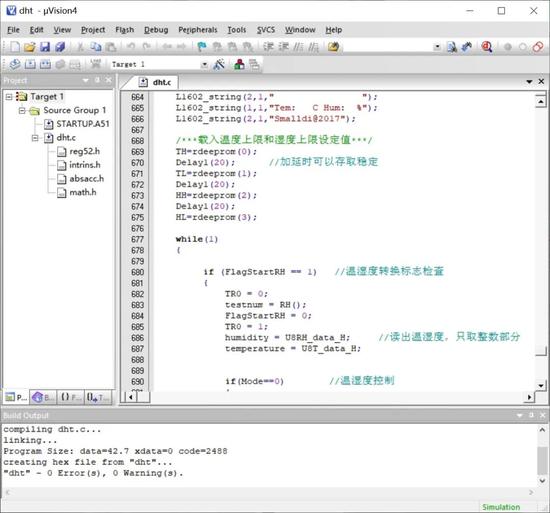

程序设计：
