基本功能：

芯片可以替换为

STC89C52/STC89C51/AT89C52/AT89C51等51单片机芯片。

1、按键模拟红外检测统计进出停车场车辆数量情况。

2、LED灯组模拟停车场车位停车情况，每停一辆车亮一盏灯。

3、LCD1602显示停车场车辆累计驶入数目，现停车辆数目，累计驶出车辆数目，现存停车位数目。

4、设有停满蜂鸣器报警，车位停满即报警，设有人工调整驶入驶出数目信息功能。

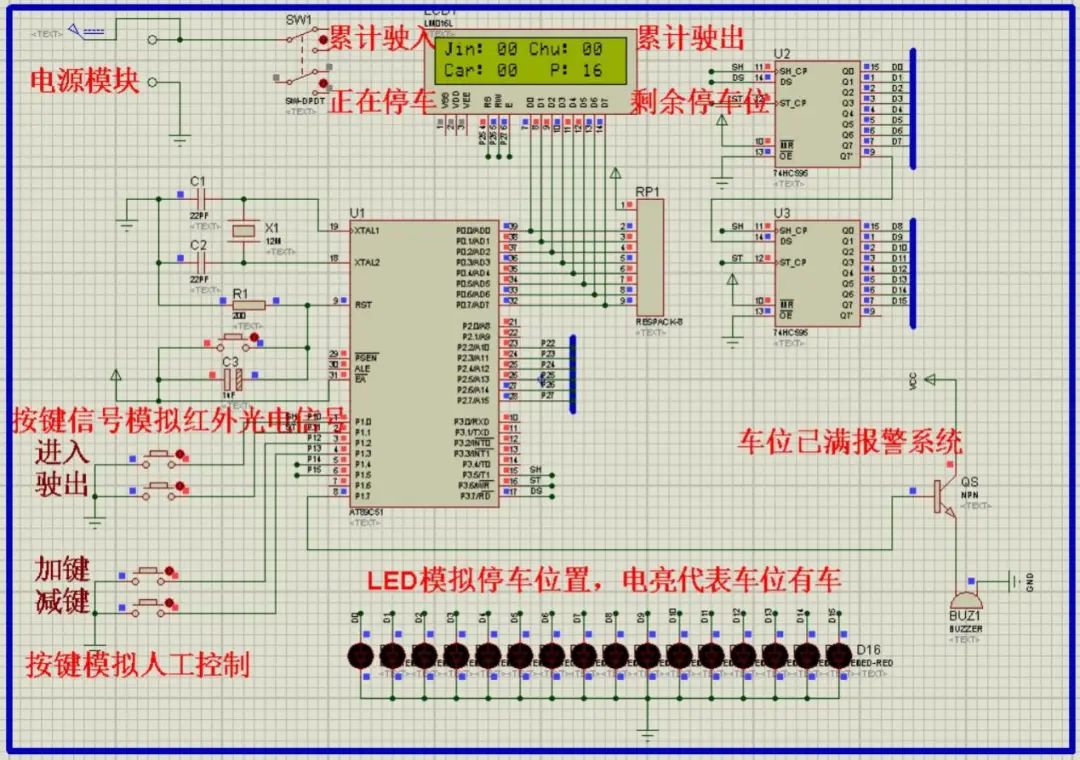

仿真图：

打开仿真工程，双击proteus中的单片机，选择hex文件路径，然后开始仿真。开始仿真后LCD1602显示当前的停车场的累计驶入驶出车流量，正在停车和剩余停车位数量，LED灯模拟停车位置，灯亮表示位置上有车辆停放。

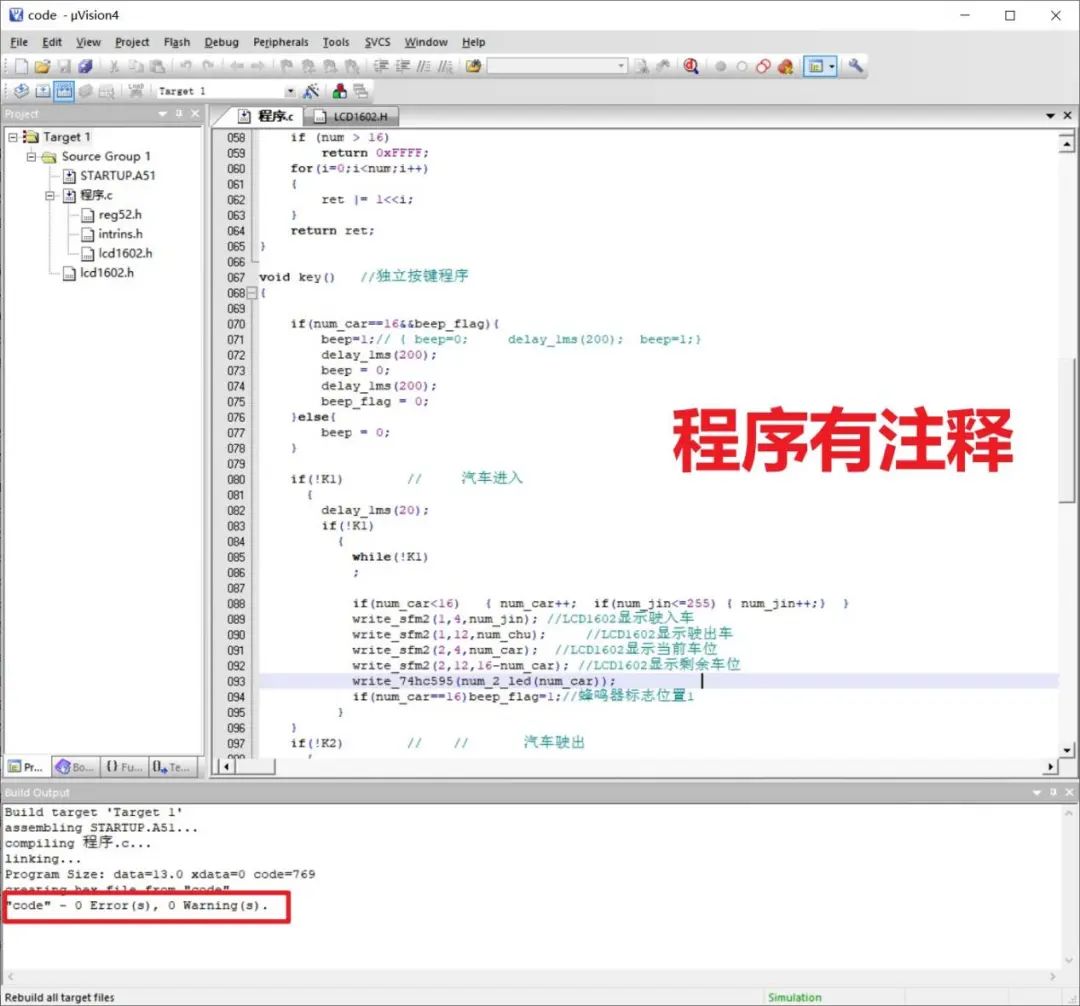

程序设计：

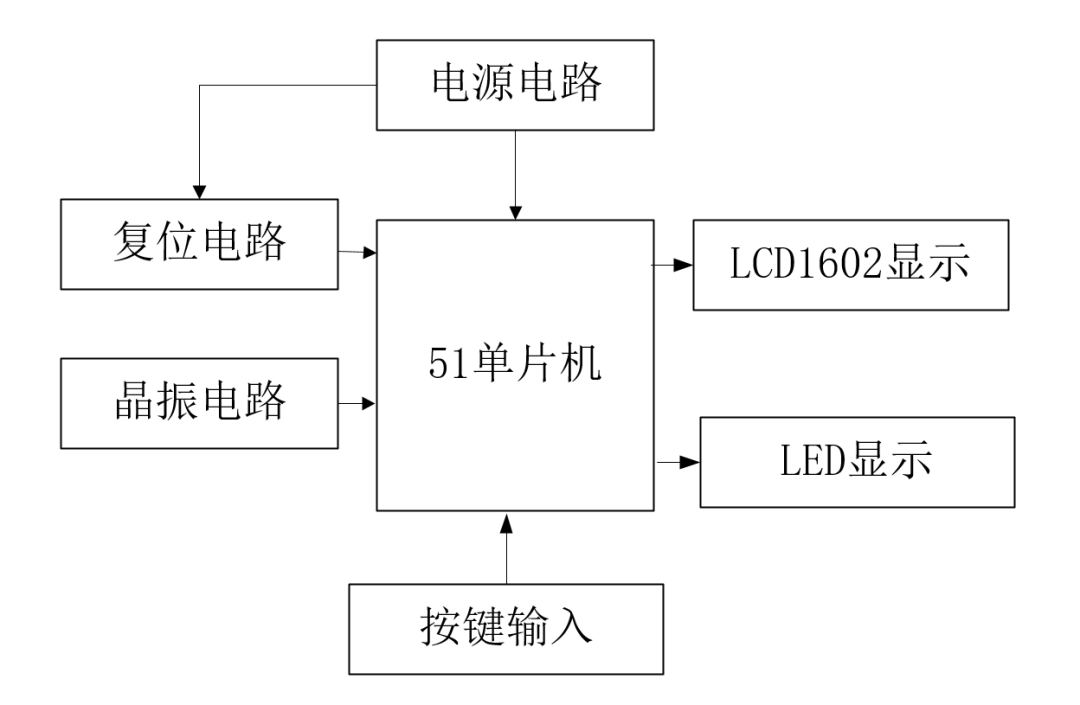

硬件结构框图
