在MCU开发过程中，有时候需要软件的迭代，比如从V1.9升级到V1.10，或者从V23.09.23升级到V23.09.24，我们常常通过手动改动字符串或者数组来实现这个功能，从现在开始，我们会使用Keil的内置宏__DATE__和__TIME__，通过这2个宏，每次程序编译完成，烧录到MCU之后，MCU都能够准确打印出该固件的编译时间。

printf('(版本/编译时间: %s,%s)rn', __DATE__,__TIME__);

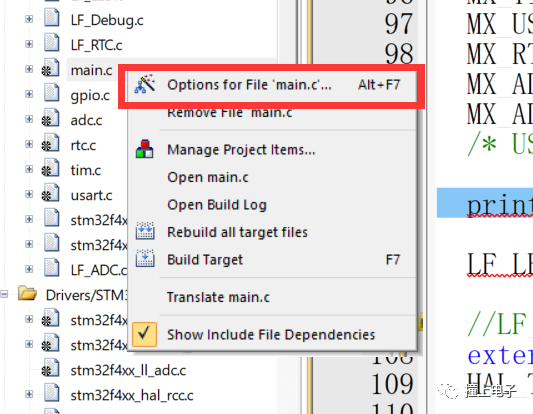

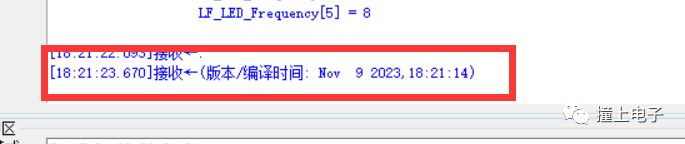

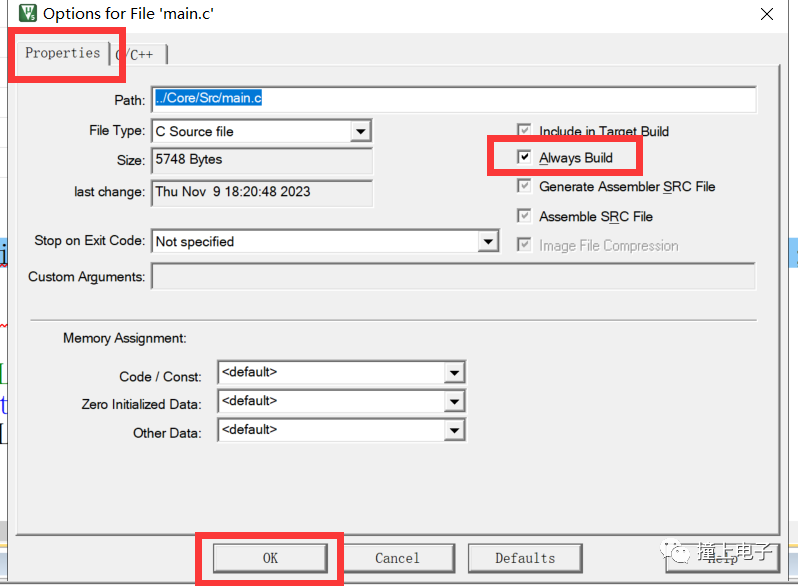

上图中编译时间是18：21：14，但是串口打印的时间却是18：21：23。但是我们发现电脑的时间何编译的时间还是有一点点区别的，原因是，编译之后，代码还要下载，还要运行，这个也是需要时间的，所以产生了误差。但如果你发现打印的时间不准确，是较早前的时间，比如很明显相差1分钟以上，或者你认为这个时间不是真正编译的时间，那么需要注意：按照Keil的编译逻辑，默认是不编译未修改过的源文件，只链接。说详细一点点就是：例如这两条打印语句的位置，是在int main(void)函数中，且main函数在main.c文件中，假如本次修改代码，未修改main.c文件，那么Keil是不会重新编译main.c文件的，也就不会将编译时的__DATE__和__TIME__编译进去。也可以通过以下设置，使得main.c文件，无论是否修改，每次编译时都会重新编译它：

当然每次都编译main.c，并非是最好的代码风格，可以把版本号打印提炼成一个函数，并单独使用一个.c文件进行实现，并将这个.c文件按照以上方法设置。
