一、结构体详解

MTD体系结构:

在linux中提供了MTD(Memory Technology Device,内存技术设备)系统来建立Flash针对linux的统一、抽象的接口

引入MTD后,linux系统中的Flash设备驱动及接口可分为4层:

设备节点

MTD设备层

MTD原始设备层

硬件驱动层



硬件驱动层:Flash硬件驱动层负责底层硬件设备实际的读、写、擦除,Linux MTD设备的NAND型Flash驱动位于driver/mtd/nand子目录下

s3c2410对应的nand Flash驱动为s3c2410.c

MTD原始设备层:MTD原始设备层由两部分构成,一部分是MTD原始设备的通用代码,另一部分是各个特定Flash的数据,比如分区

主要构成的文件有:

drivers/mtd/mtdcore.c 支持mtd字符设备

driver/mtd/mtdpart.c 支持mtd块设备

MTD设备层:基于MTD原始设备,Linux系统可以定义出MTD的块设备(主设备号31) 和字符设备(设备号90),构成MTD设备层



简单的说就是:使用一个mtd层来作为具体的硬件设备驱动和上层文件系统的桥梁。mtd给出了系统中所有mtd设备(nand,nor,diskonchip)的统一组织方式。



1. struct mtd_info *

mtd层用一个数组struct mtd_info *mtd_table[MAX_MTD_DEVICES]保存系统中所有的设备,mtd设备利用struct mtd_info 这个结构来描述,该结构中描述了存储设备的基本信息和具体操作所需要的内核函数,mtd系统的那个机制主要就是围绕这个结构来实现的。结构体在include/linux/mtd/mtd.h中定义:

struct mtd_info {

u_char type; //MTD 设备类型

u_int32_t flags; //MTD设备属性标志

u_int32_t size; //标示了这个mtd设备的大小

u_int32_t erasesize; //MTD设备的擦除单元大小,对于NandFlash来说就是Block的大小

u_int32_t oobblock; //oob区在页内的位置,对于512字节一页的nand来说是512

u_int32_t oobsize; //oob区的大小,对于512字节一页的nand来说是16

u_int32_t ecctype; //ecc校验类型

u_int32_t eccsize; //ecc的大小



char *name; //设备的名字

int index; //设备在MTD列表中的位置



struct nand_oobinfo oobinfo; //oob区的信息,包括是否使用ecc,ecc的大小



//以下是关于mtd的一些读写函数,将在nand_base中的nand_scan中重载

int (*erase)

int (*read)

int (*write)

int (*read_ecc)

int (*write_ecc)

int (*read_oob)

int (*read_oob)



void *priv;//设备私有数据指针,对于NandFlash来说指nand芯片的结构

}



2. struct nand_chip

下面看nand_chip结构,nand_chip主要是定义了一写操作函数,在include/linux/mtd/nand.h中定义:

struct nand_chip {

void __iomem *IO_ADDR_R; //这是nandflash的读写寄存器

void __iomem *IO_ADDR_W;

//以下都是nandflash的操作函数,这些函数将根据相应的配置进行重载

u_char (*read_byte)(struct mtd_info *mtd);

void (*write_byte)(struct mtd_info *mtd, u_char byte);

u16 (*read_word)(struct mtd_info *mtd);

void (*write_word)(struct mtd_info *mtd, u16 word);

void (*write_buf)(struct mtd_info *mtd, const u_char *buf, int len);

void (*read_buf)(struct mtd_info *mtd, u_char *buf, int len);

int (*verify_buf)(struct mtd_info *mtd, const u_char *buf, int len);

void (*select_chip)(struct mtd_info *mtd, int chip);

int (*block_bad)(struct mtd_info *mtd, loff_t ofs, int getchip);

int (*block_markbad)(struct mtd_info *mtd, loff_t ofs);

void (*hwcontrol)(struct mtd_info *mtd, int cmd);

int (*dev_ready)(struct mtd_info *mtd);

void (*cmdfunc)(struct mtd_info *mtd, unsigned command, int column, int page_addr);

int (*waitfunc)(struct mtd_info *mtd, struct nand_chip *this, int state);

int (*calculate_ecc)(struct mtd_info *mtd, const u_char *dat, u_char *ecc_code);

int (*correct_data)(struct mtd_info *mtd, u_char *dat, u_char *read_ecc, u_char *calc_ecc);

void (*enable_hwecc)(struct mtd_info *mtd, int mode);

void (*erase_cmd)(struct mtd_info *mtd, int page);

int (*scan_bbt)(struct mtd_info *mtd);

int eccmode; //ecc的校验模式(软件,硬件)

int chip_delay; //芯片时序延迟参数

int page_shift; //页偏移,对于512B/页的,一般是9

u_char *data_buf; //数据缓存区

}



跟NAND操作相关的函数:

1、 nand_base.c:

定义了NAND驱动中对NAND芯片最基本的操作函数和操作流程,如擦除、读写page、读写oob等。当然这些函数都只是进行一些常规的操作,若你的系统在对NAND操作时有一些特殊的动作,则需要在你自己的驱动代码中进行定义。

2、 nand_bbt.c:

定义了NAND驱动中与坏块管理有关的函数和结构体。

3、 nand_ids.c:

定义了两个全局类型的结构体:struct nand_flash_dev nand_flash_ids[ ]和struct nand_manufacturers nand_manuf_ids[ ]。其中前者定义了一些NAND芯片的类型,后者定义了NAND芯片的几个厂商。NAND芯片的ID至少包含两项内容:厂商ID和厂商为自己的NAND芯片定义的芯片ID。当NAND加载时会找这两个结构体,读出ID,如果找不到,就会加载失败。

4、 nand_ecc.c:

定义了NAND驱动中与softeware ECC有关的函数和结构体,若你的系统支持hardware ECC,且不需要software ECC,则该文件也不需理会。



二、驱动程序解析

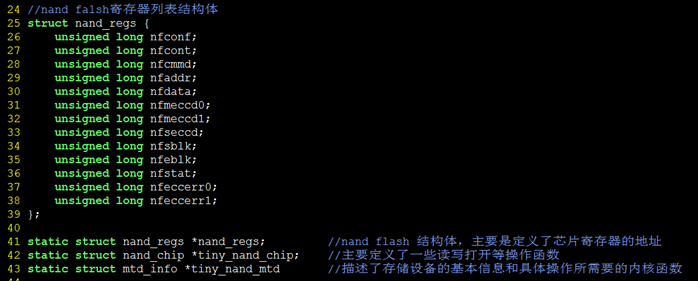

1. 定义结构体

如图所示,

①定义了芯片寄存器的一些指针,便于程序中直接使用

②定义了nand_chip结构体,功能是定义了一些读写操作函数,读写寄存器等

③定义了存储设备的基本信息和具体的操作所需要的内核函数

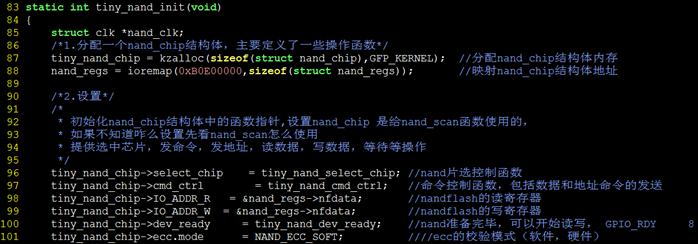

2.在初始化函数中初始化nand_chip结构体

如图所示:

①分配一个nand_chip结构体所需的内存

②映射芯片的寄存器地址到nand_chip结构体

③初始nand_chip结构体中的函数指针

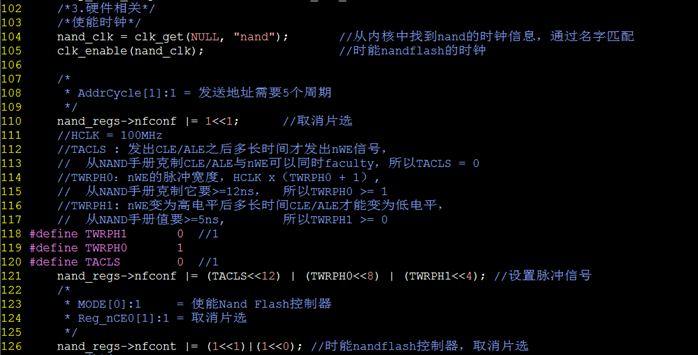

3.定义nand_flash时钟

如图所示:

首先从内核中找到nand的时钟信息,根据芯片手册设置读写时钟脉冲信号。

4.设置nand_mtd结构体

mtd设备利用struct mtd_info 这个结构来描述,该结构中描述了存储设备的基本信息和具体操作所需要的内核函数

在130行中,将我们的nand_mtd结构体与nand_chip结构体联系在一起。

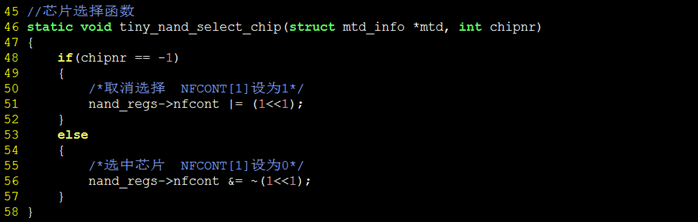

5.实现片选函数

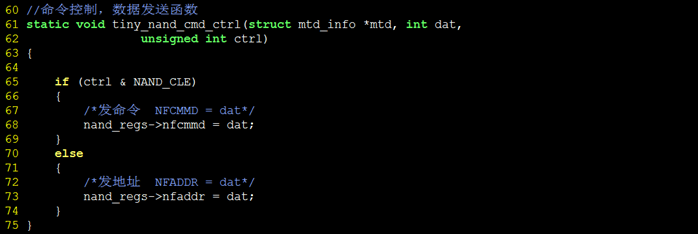

6.实现命令控制函数,用于发送地址和数据

7.在exit函数中释放相应的内存



8.总结流程

①:定义nand_chip结构体实现读写等操作函数

②:初始nand_flash相关的时钟,以及初始化nand_flash的数据时钟总脉冲信号

③:初始化nand_mtd结构体,用于保存扫描得到的nandflash的相关信息

实现了以上三步就可以大致实现了nand-flash的简易驱动程序了

初始化后,实现对nand的基本硬件操作就可以了,包括以下函数:

s3c2410_nand_inithw //初始化硬件,在probe中调用

s3c2410_nand_select_chip //片选

s3c2440_nand_hwcontrol //硬件控制,其实就是片选

s3c2440_nand_devready //设备就绪

s3c2440_nand_enable_hwecc //使能硬件ECC校验

s3c2440_nand_calculate_ecc //计算ECC

s3c2440_nand_read_buf s3c2440_nand_write_buf

9.加载

insmod nand_dev.ko

附驱动源程序1

 nand1.c



三、【高级】增加块设备分区结构体

andFlash还有一个分区表结构体,mtd_partition,这个是在arch/arm/plat-s3c24XX/common-smdk.c中定义的。

static struct mtd_partition tiny_nand_part[] = {

    [0] = {

        .name    = 'bootloader',

        .size    = SZ_4M,

        .offset    = 0,

    },

    [1] = {

        .name    = 'kernel',

        .size    = SZ_8M,

        .offset    = MTDPART_OFS_APPEND,

    },

    [2] = {

        .name    = 'root',

        .size    = MTDPART_SIZ_FULL,

        .offset    = MTDPART_OFS_APPEND,

    },

};



记录了当前的nand flash有几个分区,每个分区的名字,大小,偏移量是多少

系统就是依靠这些分区表找到各个文件系统的

这些分区表nand中的文件系统没有必然关系,分区表只是把flash分成不同的部分



如果自己编写一个nandflash驱动,只需要填充这三个结构体:

Mtd_info nand_chip mtd_partition

并实现对物理设备的控制,上层的驱动控制已由mtd做好了,不需要关心

然后使用

add_mtd_partitions(tiny_nand_mtd, tiny_nand_part, 3);

添加分区信息。

自然在exit函数中就要del_mtd_partitions(tiny_nand_mtd); //删除分区

附驱动源程序2见后
