十四、s3c2440裸机—中断控制器

发布者:平和思绪最新更新时间:2024-08-22 来源: cnblogs关键字:中断控制器  工作模式 手机看文章 扫描二维码
随时随地手机看文章

14.1 中断体系

  • ARM 体系的CPU 有 7 种工作模式

    • 用户模式(usr):ARM 处理器正常的程序执行状态

    • 快速中断模式(fiq):用于高速数据传输或通道处理

    • 中断模式(irq):用户通用的中断处理

    • 管理模式(svc):操作系统使用的保护模式

    • 数据访问终止模式(abt):当数据或指令预取终止时进入该模式,可用于虚拟存储及存储保护

    • 系统模式(sys):运行具有特权的操作系统任务

    • 未定义指令中止模式(und):当未定义的指令执行时进入该模式,可用于支持硬件协处理器的软件仿真

  可通过软件来进行模式切换,或者发生各类中断、异常时CPU自动进入相应的模式。除用户模式外,其他6种工作模式都属于特权模式,

  • ARM体系的CPU有以下两种工作状态

    • ARM 状态:此时处理器执行 32 位的字对齐的 ARM 指令

    • Thumb 状态:此时处理器执行 16 位的、半字对齐的  Thumb  指令

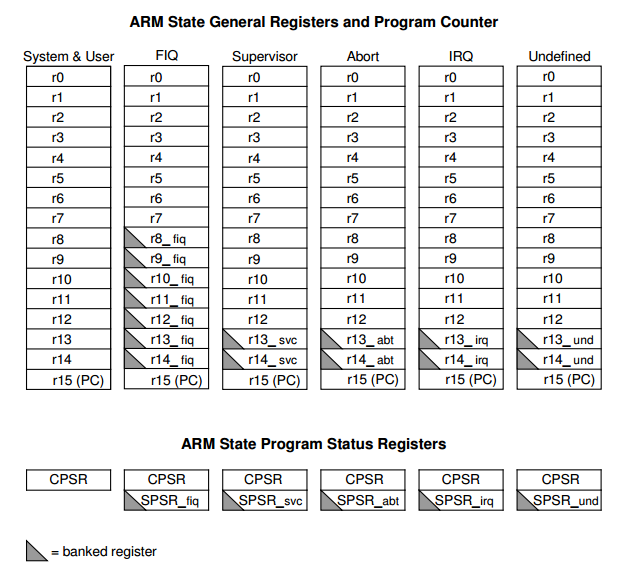

  ARM920T 有 31 个通用的 32 位寄存器和 6 个程序状态寄存器。这37个寄存器分位7组,进入某个工作模式就使用哪组寄存器。在ARM状态下,每种工作模式都有16个通用寄存器和1个(或2个,取决于工作模式)程序寄存器。如下图:



14.1.1 CPSR 寄存器

CPSR 寄存器称为 当前程序状态寄存器

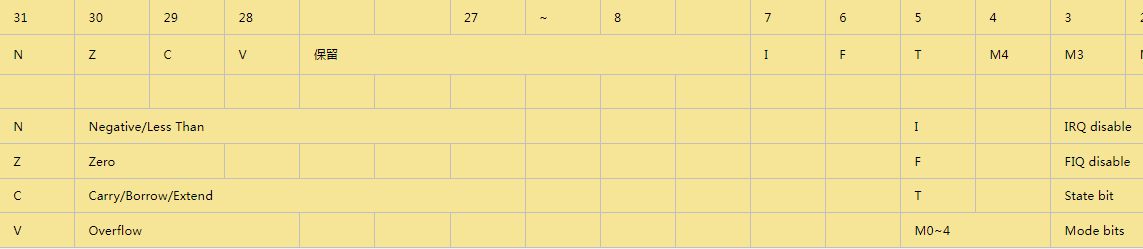

(1)条件码标志

    N、Z、C、V均为条件码标志位。它们的内容可被算术或逻辑运算的结果所改变,并且可以决定某条指令是否被执行。条件码标志各位的具体含义如下表所示:

标志位含                                义
N当用两个补码表示的带符号数进行运算时,N=1表示运算的结果为负数;N=0表示运算的结果为正数或零
ZZ=1表示运算的结果为零,Z=0表示运算的结果非零。
C可以有4种方法设置C的值:
 -加法运算(包括CMP):当运算结果产生了进位时(无符号数溢出),C=1,否则C=0。
 -减法运算(包括CMP):当运算时产生了借位时(无符号数溢出),C=0,否则C=1。
 -对于包含移位操作的非加/减运算指令,C为移出值的最后一位。
 -对于其它的非加/减运算指令,C的值通常不会改变。
V可以有2种方法设置V的值:
 -对于加减法运算指令,当操作数和运算结果为二进制的补码表示的带符号数时,V=1表示符号位溢出
 -对于其它的非加/减运算指令,V的值通常不会改变。
Q在ARM V5及以上版本的E系列处理器中,用Q标志位指示增强的DSP运算指令是否发生了溢出。在其它版本的处理器中,Q标志位无定义




  在ARM状态下,绝大多数的指令都是有条件执行的;在THUMB状态下,仅有分支指令是条件执行的。

(2) 控制位

    CPSR的低8位(包括I、F、T和M[4:0])称为控制位,当发生异常时这些位可以被改变。如果处理器运行于特权模式时,这些位也可以由程序修改。

  •   中断禁止位I、F:置1时,禁止IRQ中断和FIQ中断。

  •   T标志位:该位反映处理器的运行状态。当该位为1时,程序运行于THUMB状态,否则运行于ARM状态。该信号反映在外部引脚TBIT上。在程序中不得修改CPSR中的TBIT位,否则处理器工作状态不能确定。

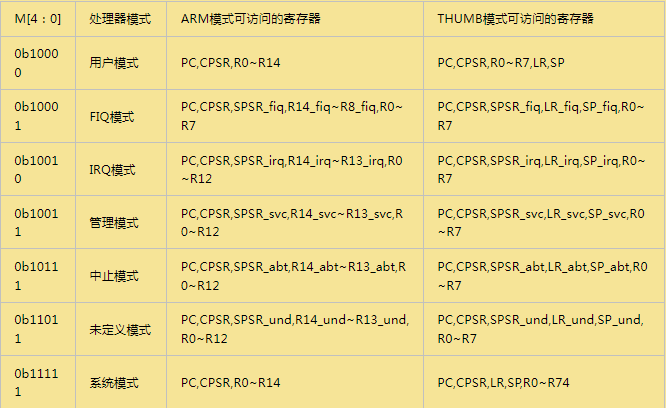

  •   运行模式位M[4:0]:这几位是模式位,这些位决定了处理器的运行模式。具体含义如下表所示:

  •   保留位:CPSR中的其余位为保留位,当改变CPSR中的条件码标志位或者控制位时,保留位不要改变,在程序中也不要用保留位存储数据。保留位将用于ARM版本的扩展。


14.1.2 SPSR---程序状态保存寄存器

  当切换进入其他模式时候,在SPSR种保存前一个工作模式的 CPSR 的值,当返回前一个工作模式时,可以将 SPSR 的值恢复到 CPSR中。

  当一个异常发生时,将切换进入相应的工作模式,这时,CPU 核将自动完成如下事情:

  1. 在异常工作模式的连接寄存器 R14 中保存前一个工作模式的下一条,即将执行的指令的地址。对于ARM状态,这个值是当前PC值加4或加8

  2. 将CPSR 的值复制到异常模式的 SPSR

  3. 将 CPSR 的工作模式位设为这个异常对应的工作模式

  4. 令 PC 值等于这个异常模式在异常向量表中的地址,即跳转去执行异常向量表中的相应指令。

  从异常工作模式退出回到之前的工作模式时,需要通过软件完成如下事情:

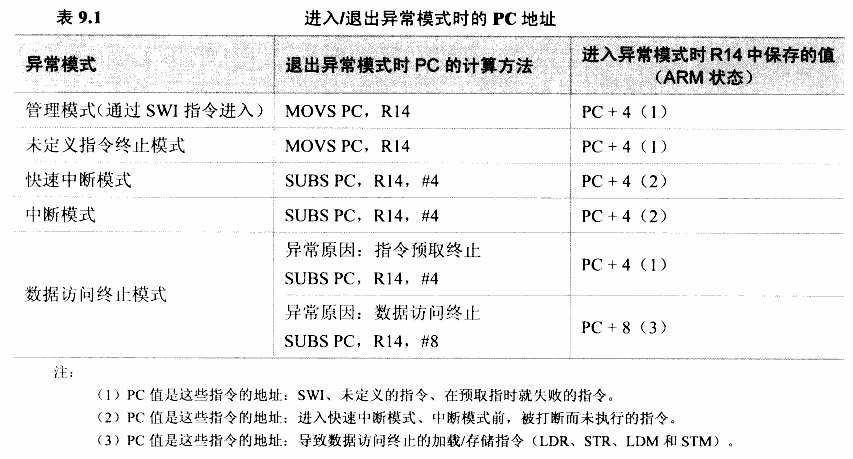

  1. 前面进入异常工作模式时,连接寄存器中保存了前一工作模式的一个指令地址,将它减去一个适当的值后赋值给 PC 寄存器

  2. 将 SPSR 的值复制给 CPSR



14.2 S3C2440 中断控制器

  CPU 运行过程中通过两种方法知道各类外设发生了某些不预期的事件:

  1. 查询方式:程序循环地查询各设备的状态并作出相应反应。

  2. 中断方式:当某事件发生时,硬件会设备某个寄存器;CPU 在每执行完一个指令时,通过硬件查看这个寄存器,如果发现所关注的事件发生了,则中断当前程序流程,跳转到一个固定的物理地址处理这事件,最后返回继续执行被中断的程序。

  中断处理过程:

  1. 中断控制器汇集各类外设发出的中断信号,然后告诉 CPU

  2. CPU 保存当前程序的运行环境(各个寄存器等),调用中断服务程序(ISR,Interrupt Service Routine)来处理这些中断

  3. 在 ISR 中通过读取中断控制器、外设的相关寄存器来识别这是哪个中断,并进行相应的处理

  4. 清除中断:通过读写中断控制器和外设的相关寄存器来实现

  5. 最后恢复被中断程序的运行环境(即上面保存的各个寄存器等),继续执行

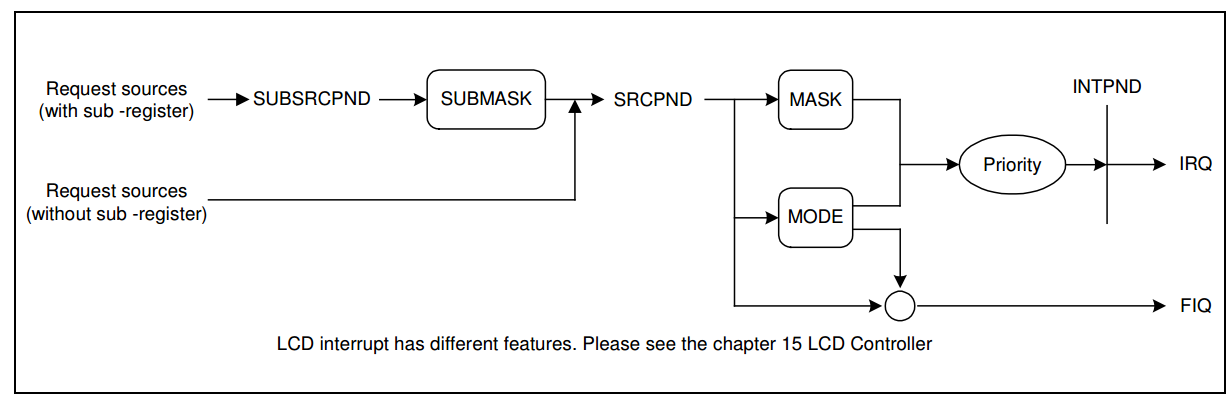

  2440 的中断处理框图如下:



  1. Request sources(without sub-register) 中的中断源被触发后,SRCPND 寄存器中相应位被只1,如果此时中断没有被 INTMSK 寄存器屏蔽或者快速中断(FIQ)的话,它将被进一步处理

  2. Request sources(with sub-register) 中的中断源被触发后,SUBSRCPND 寄存器中的相应位被置1,如果此中断没有被 INTSUBMSK 寄存器屏蔽的话,它在 SRCPND 寄存器中的相应位也被置 1 ,之后的处理过程与 上面 1 相同

  3. 在 SRCPND 寄存器中,被触发的中断的相应位被置1,等待处理,如果被触发的中断中有快速中断(FIQ)——MODE(INTMOD 寄存器)中为1的位对应的中断是 FIQ,则CPU进入快速中断模式(FIQ Mode)进行处理

  4. 对于一般中断IRQ,可能同时有几个中断被触发,未被 INTMSK 寄存器屏蔽的中断经过比较后,选出优先级最后的中断,此中断在 INTPND 寄存器中的相应位被置1,然后CPU进入中断模式(IRQ Mode)进行处理。中断服务程序可以通过读取 INTPND 寄存器或者 INTOFFSET 寄存器来确定中断源

 1 objs := head.o init.o interrupt.o main.o

 2

 3 int.bin: $(objs)

 4     arm-linux-ld -Ttext 0x00000000 -o int_elf $^

 5     arm-linux-objcopy -O binary -S int_elf $@

 6     arm-linux-objdump -D -m arm int_elf > int.dis

 7

 8 %.o:%.c

 9     arm-linux-gcc -Wall -O2 -c -o $@ $<

10

11 %.o:%.S

12     arm-linux-gcc -Wall -O2 -c -o $@ $<

13

14 clean:

15     rm -f int.bin int_elf int.dis *.o


interrupt.c


 1 #include 's3c24xx.h'

 2

 3 void EINT_Handle()

 4 {

 5     unsigned long oft = INTOFFSET;

 6     unsigned long val;

 7

 8     switch( oft )

 9     {

10         // S2被按下

11         case 0:

12         {

13             GPFDAT |= (0x7<<4);   // 所有LED熄灭

14             GPFDAT &= ~(1<<4);      // LED1点亮

15             break;

16         }

17

18         // S3被按下

19         case 2:

20         {

21             GPFDAT |= (0x7<<4);   // 所有LED熄灭

22             GPFDAT &= ~(1<<5);      // LED2点亮

23             break;

24         }

25

26         // K4被按下

27         case 5:

28         {

29             GPFDAT |= (0x7<<4);   // 所有LED熄灭

30             GPFDAT &= ~(1<<6);      // LED4点亮

31             break;

32         }

33

34         default:

35             break;

36     }

37

38     //清中断

39     if( oft == 5 )

40         EINTPEND = (1<<11);   // EINT8_23合用IRQ5

41     SRCPND = 1<42     INTPND = 1<43 }


s3c24xxx.h


 1 /* WOTCH DOG register */

 2 #define     WTCON           (*(volatile unsigned long *)0x53000000)

 3

 4 /* SDRAM regisers */

 5 #define     MEM_CTL_BASE    0x48000000

 6 #define     SDRAM_BASE      0x30000000

 7

 8 /* NAND Flash registers */

 9 #define NFCONF              (*(volatile unsigned int  *)0x4e000000)

10 #define NFCMD               (*(volatile unsigned char *)0x4e000004)

11 #define NFADDR              (*(volatile unsigned char *)0x4e000008)

12 #define NFDATA              (*(volatile unsigned char *)0x4e00000c)

13 #define NFSTAT              (*(volatile unsigned char *)0x4e000010)

14

15 /*GPIO registers*/

16 #define GPBCON              (*(volatile unsigned long *)0x56000010)

17 #define GPBDAT              (*(volatile unsigned long *)0x56000014)

18

19 #define GPFCON              (*(volatile unsigned long *)0x56000050)

20 #define GPFDAT              (*(volatile unsigned long *)0x56000054)

21 #define GPFUP               (*(volatile unsigned long *)0x56000058)

22

23 #define GPGCON              (*(volatile unsigned long *)0x56000060)

24 #define GPGDAT              (*(volatile unsigned long *)0x56000064)

25 #define GPGUP               (*(volatile unsigned long *)0x56000068)

26

27 #define GPHCON              (*(volatile unsigned long *)0x56000070)

28 #define GPHDAT              (*(volatile unsigned long *)0x56000074)

29 #define GPHUP               (*(volatile unsigned long *)0x56000078)

30

31

32

33 /*UART registers*/

34 #define ULCON0              (*(volatile unsigned long *)0x50000000)

35 #define UCON0               (*(volatile unsigned long *)0x50000004)

36 #define UFCON0              (*(volatile unsigned long *)0x50000008)

37 #define UMCON0              (*(volatile unsigned long *)0x5000000c)

38 #define UTRSTAT0            (*(volatile unsigned long *)0x50000010)

39 #define UTXH0               (*(volatile unsigned char *)0x50000020)

40 #define URXH0               (*(volatile unsigned char *)0x50000024)

41 #define UBRDIV0             (*(volatile unsigned long *)0x50000028)

42

43

44 /*interrupt registes*/

45 #define SRCPND              (*(volatile unsigned long *)0x4A000000)

46 #define INTMOD              (*(volatile unsigned long *)0x4A000004)

47 #define INTMSK              (*(volatile unsigned long *)0x4A000008)

48 #define PRIORITY            (*(volatile unsigned long *)0x4A00000c)

49 #define INTPND              (*(volatile unsigned long *)0x4A000010)

50 #define INTOFFSET           (*(volatile unsigned long *)0x4A000014)

51 #define SUBSRCPND           (*(volatile unsigned long *)0x4A000018)

52 #define INTSUBMSK           (*(volatile unsigned long *)0x4A00001c)

53

54 /*external interrupt registers*/

55 #define EINTMASK            (*(volatile unsigned long *)0x560000a4)

56 #define EINTPEND            (*(volatile unsigned long *)0x560000a8)


head.S


 1 @******************************************************************************

 2 @ File:head.S

 3 @ 功能:初始化,设置中断模式、管理模式的栈,设置好中断处理函数

 4 @******************************************************************************
