使用STM32CubeMx工具编写FreeRTOS的demo程序-电子工程世界

CubeMX的基础使用方法，可以参看我之前发的一个视频STM32打印数据到串口助手。

环境

STM32CubeMX

KEIL5

STM32F103

开始试验

新建工程

打开CubeMx软件，点击File->NewProject。

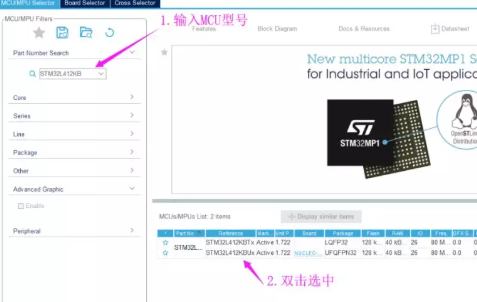

选择使用的控制器型号。

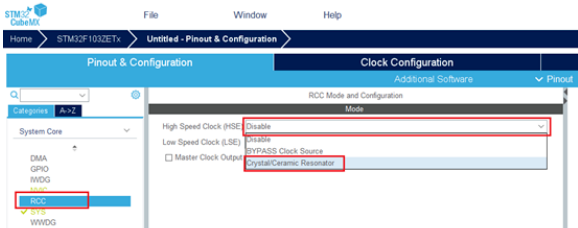

选择系统时钟源

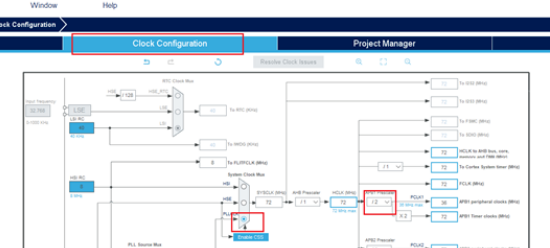

设置时钟

如下图，在右边红框处输入72，直接按回车键即可，CubeMX会帮你配置好。

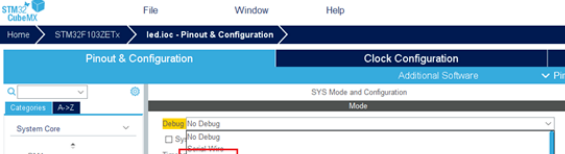

选择调试环境

这里要选择Serial wire，否则程序只能下载一次。

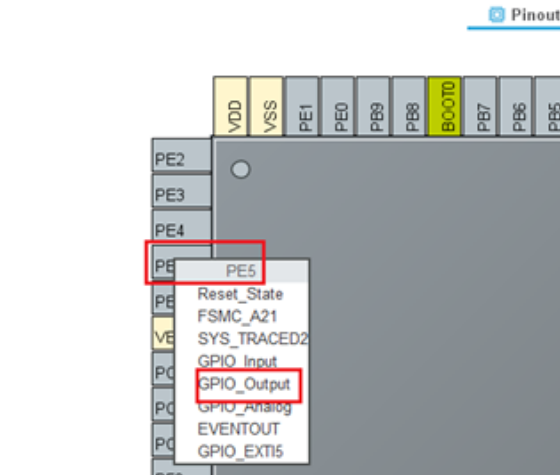

设置管脚

使能FreeRTOS

添加任务

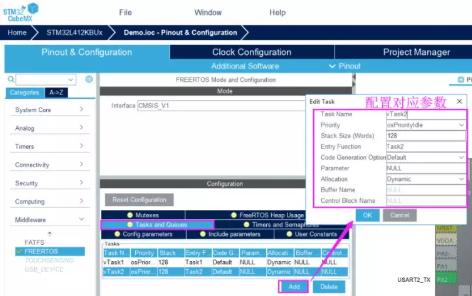

点击“Tasks and Queues”，添加Task1和Task2两个任务。

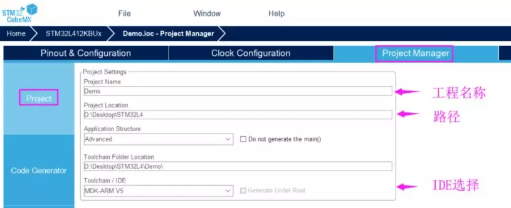

配置工程

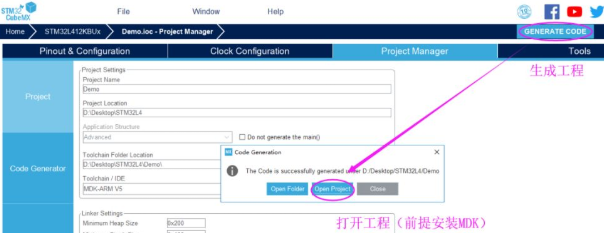

生成并打开工程

在源码“Task”字样处添加任务功能代码

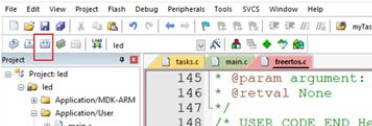

编译工程

编译无错误，下载程序到开发板，看到LED开始闪烁。
