STM32H5开发(4)----开发板介绍

发布者:WanderlustGaze最新更新时间:2024-08-30 来源: elecfans关键字:开发板  SWD 手机看文章 扫描二维码
随时随地手机看文章

套件概述

STM32H503RBTx_LQFP64是STM32H5系列微控制器的一款出色评估套件,它采用了先进的40nm工艺制造,为开发者提供了卓越的性能和能效。主频高达250MHz的Arm® Cortex®-M33内核使其处理能力非常强大,可以轻松应对各种复杂的计算和任务。
这个评估套件在存储方面同样表现优异,拥有128kB Flash存储器,以及32kB的SRAM,这为开发者提供了充足的内存资源,存储大量代码和数据,满足各种应用需求。
其64个引脚的LQFP封装设计使其兼容H5-2MB系列管脚,让开发者能够轻松替换和迁移现有项目。同时,该评估套件的Arduino Uno兼容性也为开发者提供了更广泛的资源和生态系统支持,方便利用丰富的Arduino库和工具。


除此之外,STM32H503RBTx_LQFP64评估套件还提供了多种供电选择,包括外部电源供电、板载调节器供电和USB供电,使得开发者可以根据具体需求选择最适合的供电方式,为项目提供更大的灵活性和便捷性。


总的来说,STM32H503RBTx_LQFP64评估套件作为一款高性能、低功耗的微控制器方案,具备强大的处理能力、丰富的存储资源、广泛的引脚兼容性和灵活的供电选择,为开发者提供了一个便捷且高度灵活的开发环境,助力他们快速实现各种创新的嵌入式应用。无论是初学者还是经验丰富的开发者,都能从中受益,将创意转化为现实。
最近在弄ST的课程,需要样片的可以加群申请:615061293 。
在这里插入图片描述

样品申请

https://www.wjx.top/vm/PpC1kRR.aspx


特征

该微控制器具有以下强大特性和性能优势:

  1. 内核性能卓越:搭载Arm® 32位 Cortex®-M33内核,运行频率高达250MHz,保证高效的数据处理和计算能力,使其适用于处理复杂任务和实时应用。

  2. 存储器丰富:内置128kB Flash存储器支持双Bank模式,同时提供32kB的SRAM,使得开发者可以存储大量的代码和数据,满足复杂应用的需求。

  3. 引脚灵活:该微控制器拥有64个管脚,采用LQFP封装,并且兼容H5-2MB系列管脚,方便替换和迁移现有项目。

  4. 高性能评估:凭借卓越的CoreMark分数,高达1023,表明在性能测试中该微控制器表现出色,适合处理计算密集型任务。

  5. 温度范围广泛:可在广泛的工作温度范围内运行,从极端低温-40°C到高温105°C,使其适用于各种环境和应用场景。

  6. 宽电压范围:支持宽广的电压范围,从1.71V至3.6V,为开发者提供了更大的灵活性和选择空间。

  7. 集成OP-Amp和Comp:该微控制器集成了1个运算放大器(OP-Amp)和1个比较器(Comp),为模拟信号处理和传感器接口提供了便利。

系统控制和生态系统访问

● 两个 USB 全速主机和设备(Type-C 连接器)
● 两种烧录方式

  • SWD 烧录口:编程或调试 PC

  • 串口烧录:打印数据或烧录

● 用户指示灯和按钮

  • 一个用户指示灯(蓝色)

  • 两个串口指示灯(红色)指示调试连接

  • 四个个电源指示灯(红色、绿色)

  • 一个用户按键

  • 一个复位按键

● 外部晶振

  • 低速晶振:32KHz

  • 高速晶振:8MHz

● 生态系统扩展

  • MCU 全部引脚由 CN4、CN5 引出

  • Arduino Uno 扩展连接器

● 支持多种集成开发环境(IDE)

  • IAR Embedded Workbench®

  • MDK-ARM

  • STM32Cube 系列

功能示意图

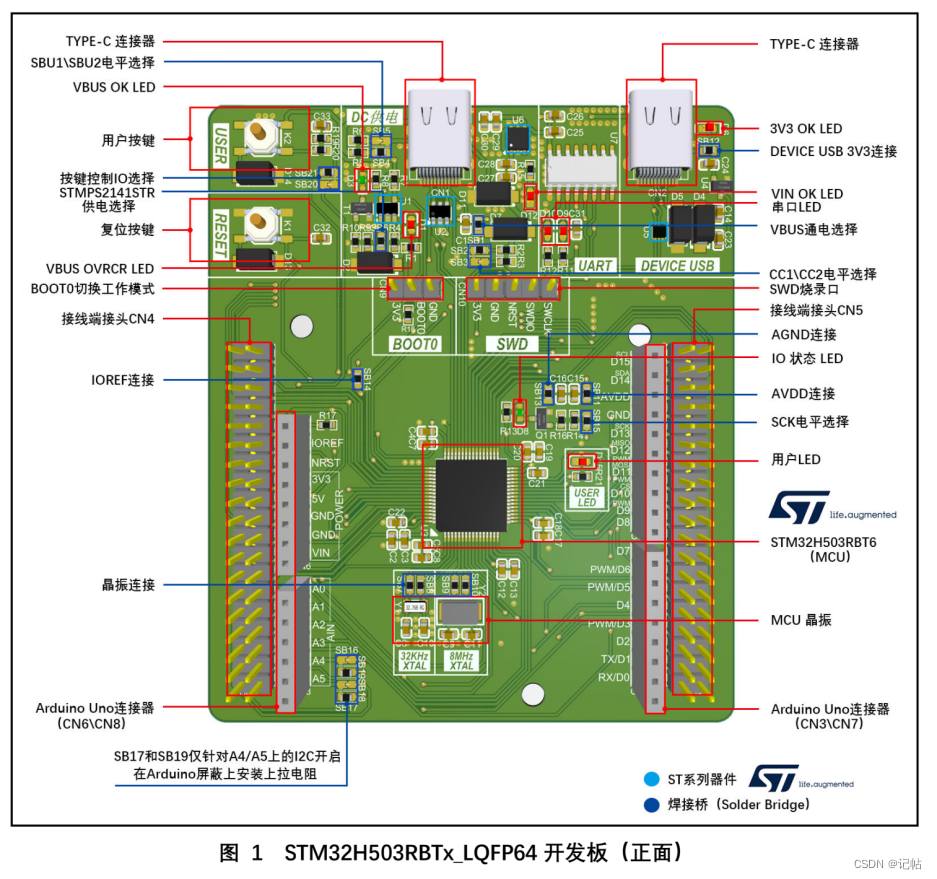

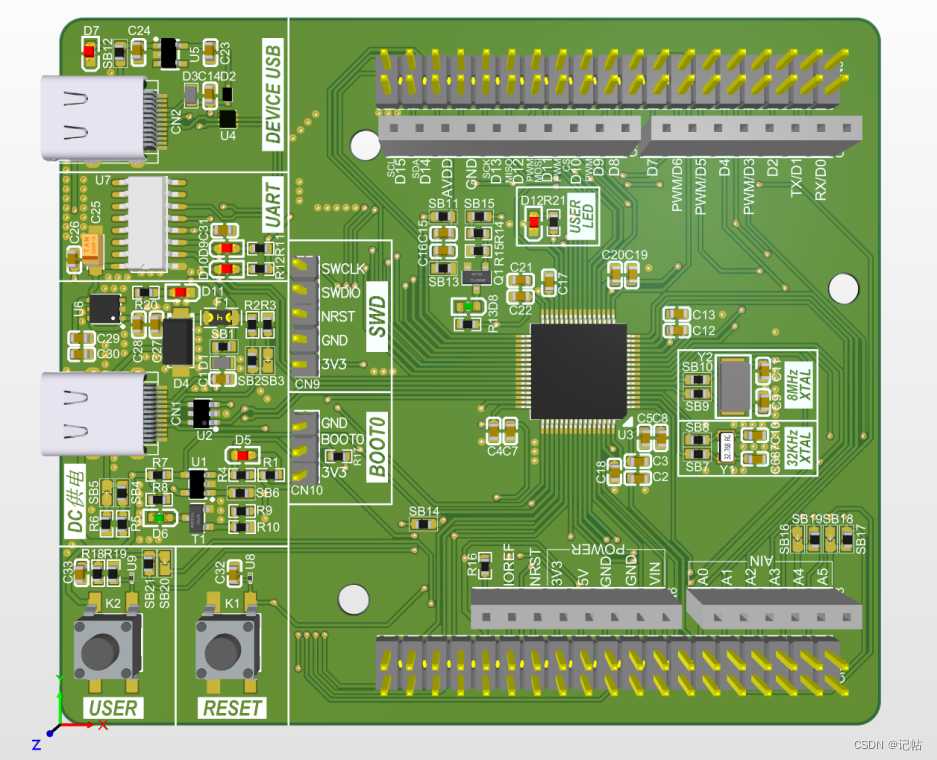

如下图所示,为 STM32H503RBTx_LQFP64 评估套件的正面图。
在这里插入图片描述

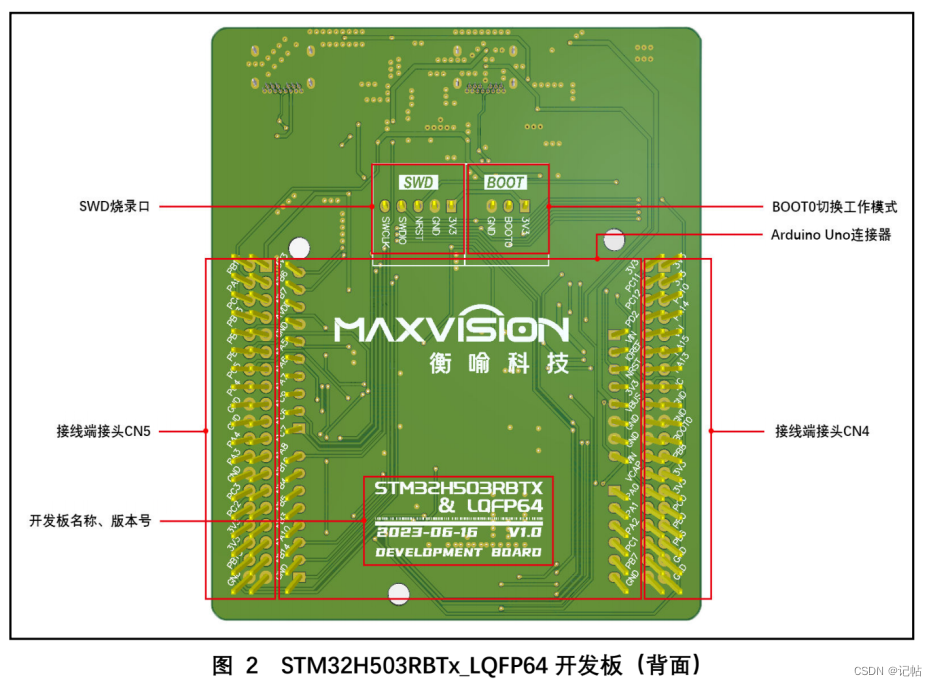

如下图所示,为 STM32H503RBTx_LQFP64 评估套件的背面图。
在这里插入图片描述

系统框图

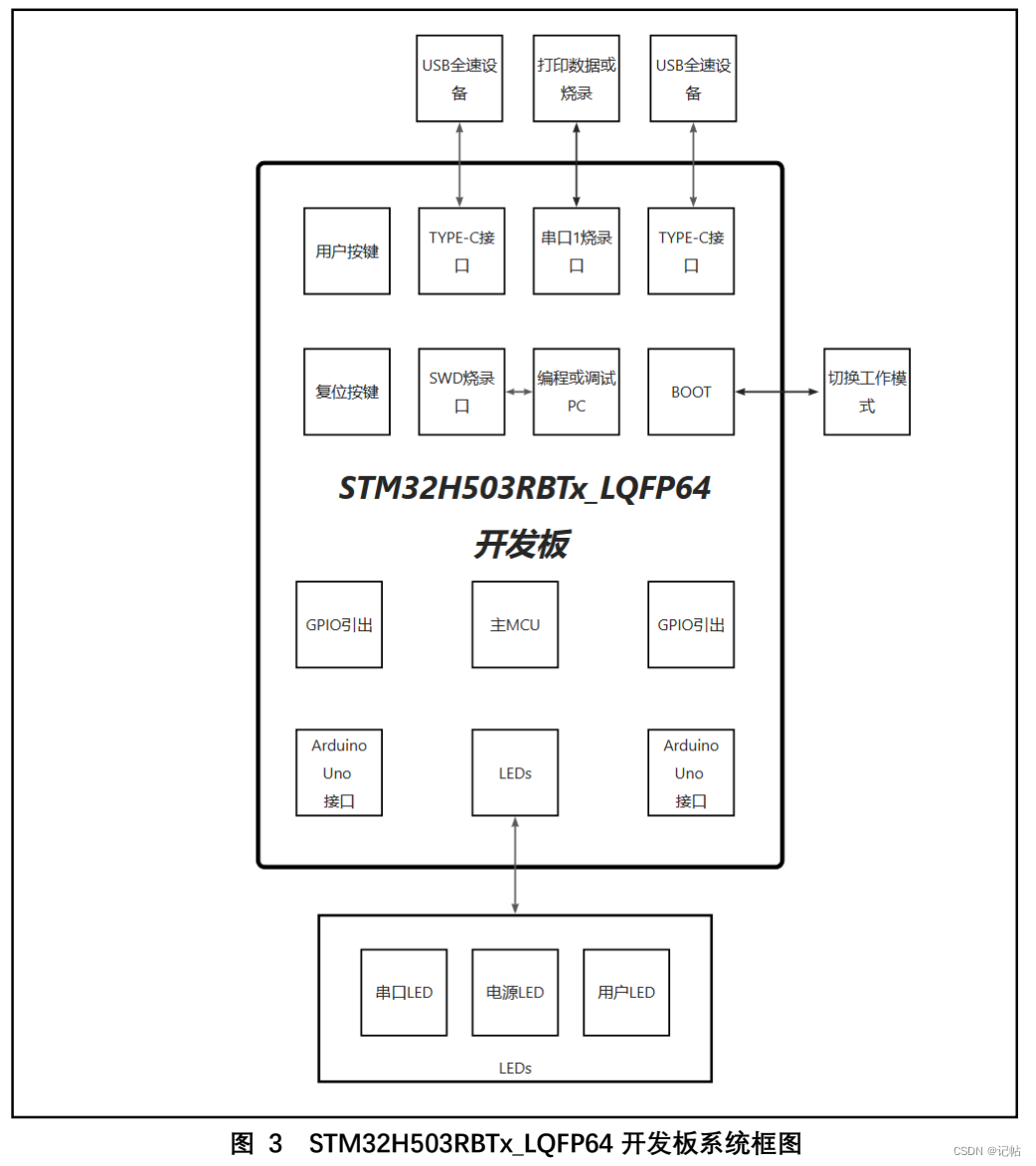

如下图所示,为 STM32H503RBTx_LQFP64 开发板系统框图。
在这里插入图片描述

跳线设置

使用跳线帽更改 BOOT0 的模式,设置 BOOT 脚确定了 STM32 启动方式。
启动方式如下:
● BOOT 从用户 Flash 启动
● BOOT 从系统内存启动
● BOOT 从 SRAM 启动

开发板原理图

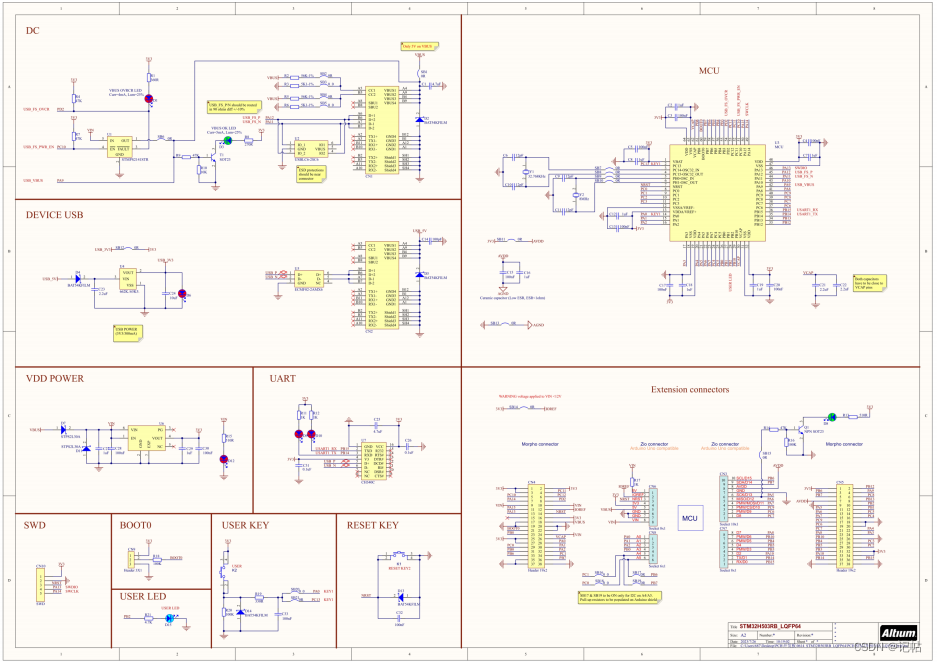

如下图所示,为 STM32H503RBTx_LQFP64 开发板原理图。

在这里插入图片描述
