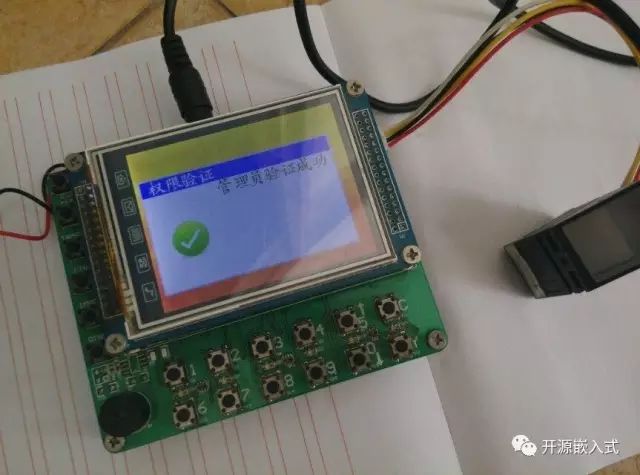

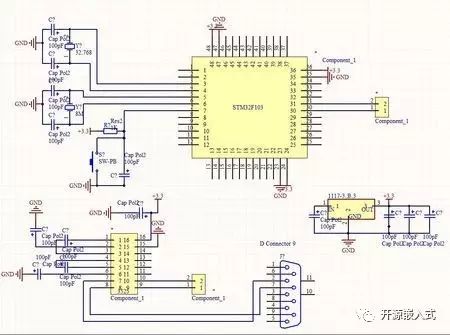

用STM32单片机已经很多年了,至于STM32单片机,其功能如何强大,我想不用我多说,大家都懂的。现在写一些学32的入门级的知识要点,希望对刚学32或想要学32的同学们有那么一点点的帮助。大家如果觉得好,请转发出去,让更多的人去学习单片机的开发技术。


GPIO初始化函数。所有程序必须有。用法:

voidGPIO_Configuration(void)
{

GPIO_InitTypeDefGPIO_InitStructure;//GPIO状态恢复默认参数
GPIO_InitStructure.GPIO_Pin=GPIO_Pin_标号|GPIO_Pin_标号;
//管脚位置定义,标号可以是NONE、ALL、0至15。
GPIO_InitStructure.GPIO_Speed=GPIO_Speed_50MHz;//最高输出速度为50MHz

GPIO_InitStructure.GPIO_Mode=GPIO_Mode_Out_PP;//推挽输出
GPIO_Init(GPIOC,&GPIO_InitStructure);//C组GPIO初始化

/*注:以上四行代码为一组,每组GPIO属性必须相同,默认的GPIO参数为:ALL,2MHz,FLATING。如果其中任意一行与前一组相应设置相同,那么那一行可以省略,由此推论如果前面已经将此行参数设定为默认参数(包括使用GPIO_InitTypeDefGPIO_InitStructure代码),本组应用也是默认参数的话,那么也可以省略。以下重复这个过程直到所有应用的管脚全部被定义完毕。*/
}

GPIO基础应用:向管脚置1||0

GPIO_SetBits(GPIOC,GPIO_Pin_1);//置1

GPIO_ResetBits(GPIOC,GPIO_Pin_1);//置0

RCC:单片机时钟管理。

我的理解——管理外部、内部和外设的时钟,设置、打开和关闭这些时钟。

用法:函数初始化,程序必须的。

voidRCC_Configuration(void)//时钟初始化函数
{
ErrorStatusHSEStartUpStatus;//等待时钟的稳定
RCC_DeInit();//时钟管理重置
RCC_HSEConfig(RCC_HSE_ON);//打开外部晶振HSEStartUpStatus=RCC_WaitForHSEStartUp();//等待外部晶振就绪
if(HSEStartUpStatus==SUCCESS)
{
FLASH_PrefetchBufferCmd(FLASH_PrefetchBuffer_Enable);//flash读取缓冲,加速
FLASH_SetLatency(FLASH_Latency_2);//flash操作的延时
RCC_HCLKConfig(RCC_SYSCLK_Div1);//AHB使用系统时钟
RCC_PCLK2Config(RCC_HCLK_Div2);//APB2(高速)为HCLK的一半
RCC_PCLK1Config(RCC_HCLK_Div2);//APB1(低速)为HCLK的一半
/*注:AHB主要负责外部存储器时钟。APB2负责AD,I/O,高级TIM,串口1。APB1负

责DA,USB,SPI,I2C,CAN,串口2345,普通TIM。*/
RCC_PLLConfig(RCC_PLLSource_HSE_Div1,RCC_PLLMul_9);

//PLLCLK=8MHz*9=72MHz
RCC_PLLCmd(ENABLE);//启动PLL
while(RCC_GetFlagStatus(RCC_FLAG_PLLRDY)==RESET){}//等待PLL启动
RCC_SYSCLKConfig(RCC_SYSCLKSource_PLLCLK);//将PLL设置为系统时钟源
while(RCC_GetSYSCLKSource()!=0x08){}//等待系统时钟源的启动
}
RCC_AHBPeriphClockCmd(ABP2设备1|ABP2设备2|,ENABLE);//启动AHP设备
RCC_APB2PeriphClockCmd(ABP2设备1|ABP2设备2|,ENABLE);//启动ABP2设备
RCC_APB1PeriphClockCmd(ABP2设备1|ABP2设备2|,ENABLE);//启动ABP1设备
}


NVIC:系统中断管理。
我的理解——管理系统内部的中断,负责打开和关闭中断。
基础应用1,中断的初始化函数,包括设置中断向量表位置,和开启所需的中断两部分。所有程序中必须的。
用法:voidNVIC_Configuration(void)
{
NVIC_InitTypeDefNVIC_InitStructure;//中断管理恢复默认参数
#ifdefVECT_TAB_RAM
/*如果C/C++CompilerPreprocessorDefinedsymbols中的定义了VECT_TAB_RAM(见程序库更改内容的表格)*/
NVIC_SetVectorTable(NVIC_VectTab_RAM,0x0);//则在RAM调试
#else//如果没有定义VECT_TAB_RAM
NVIC_SetVectorTable(NVIC_VectTab_FLASH,0x0);//则在Flash里调试
#endif//结束判断语句
/*以下为中断的开启过程,不是所有程序必须的。*/
NVIC_PriorityGroupConfig(NVIC_PriorityGroup_2);//设置NVIC优先级分组,方式。
NVIC_InitStructure.NVIC_IRQChannel=中断通道名;//开中断,中断名称见函数库
NVIC_InitStructure.NVIC_IRQChannelPreemptionPriority=0;//抢占优先级
NVIC_InitStructure.NVIC_IRQChannelSubPriority=0;//响应优先级
NVIC_InitStructure.NVIC_IRQChannelCmd=ENABLE;//启动此通道的中断
NVIC_Init(&NVIC_InitStructure);//中断初始化
}

注:一共16个优先级,分为抢占式和响应式。两种优先级所占的数量由此代码确定,NVIC_PriorityGroup_x可以是0、1、2、3、4,分别代表抢占优先级有1、2、4、8、16个和响应优先级有16、8、4、2、1个。规定两种优先级的数量后,所有的中断级别必须在其中选择,抢占级别高的会打断其他中断优先执行,而响应级别高的会在其他中断执行完优先执行。

FLASH:芯片内部存储器flash操作函数
我的理解——对芯片内部flash进行操作的函数,包括读取,状态,擦除,写入等等,可以允许程序去操作flash上的数据。
基础应用1,FLASH时序延迟几个周期,等待总线同步操作。推荐按照单片机系统运行频率,0—24MHz时,取Latency=0;24—48MHz时,取Latency=1;48~72MHz时,取Latency=2。所有程序中必须的
用法:FLASH_SetLatency(FLASH_Latency_2);
位置:RCC初始化子函数里面,时钟起振之后。
基础应用2,开启FLASH预读缓冲功能,加速FLASH的读取。所有程序中必须的用法:FLASH_PrefetchBufferCmd(FLASH_PrefetchBuffer_Enable);
位置:RCC初始化子函数里面,时钟起振之后。

LIB:调试所有外设初始化的函数。
我的理解——不理解,也不需要理解。只要知道所有外设在调试的时候,EWRAM需要从这个函数里面获得调试所需信息的地址或者指针之类的信息。

基础应用1,只有一个函数debug。所有程序中必须的。
用法:#ifdefDEBUG
debug();
#endif
位置:main函数开头,声明变量之后。

EXTI:外部设备中断函数,我的理解——外部设备通过引脚给出的硬件中断,也可以产生软件中断,19个上升、下降或都触发。EXTI0~EXTI15连接到管脚,EXTI线16连接到PVD(VDD监视),EXTI线17连接到RTC(闹钟),EXTI线18连接到USB(唤醒)。基础应用1,设定外部中断初始化函数。按需求,不是必须代码。用法:

voidEXTI_Configuration(void)
{
EXTI_InitTypeDefEXTI_InitStructure;//外部设备中断恢复默认参数
EXTI_InitStructure.EXTI_Line=通道1|通道2;
//设定所需产生外部中断的通道,一共19个。
EXTI_InitStructure.EXTI_Mode=EXTI_Mode_Interrupt;//产生中断
EXTI_InitStructure.EXTI_Trigger=EXTI_Trigger_Falling;
//上升下降沿都触发
EXTI_InitStructure.EXTI_LineCmd=ENABLE;//启动中断的接收
EXTI_Init(&EXTI_InitStructure);//外部设备中断启动
}

systic:系统定时器
我的理解——可以输出和利用系统时钟的计数、状态。
基础应用1,精确计时的延时子函数。推荐使用的代码。

vu32TimingDelay;//全局变量声明

voidSysTick_Configuration(void)//初始化函数

{

SysTick_CLKSourceConfig(SysTick_CLKSource_HCLK_Div8);//设置SysTick时钟源

NVIC_SystemHandlerPriorityConfig(SystemHandler_SysTick,2,0);

//设置指定的系统Handler优先级

SysTick_SetReload(9000); /*设置SysTick重装载值72M为基础9000--1ms

SysTick_ITConfig(ENABLE);//使能或者失能SysTick中断

}

voidDelay_nms(u32nTime)//精确延时函数

{

SysTick_CounterCmd(SysTick_Counter_Enable);//使能SysTick计数器

TimingDelay=nTime;

while(TimingDelay!=0);

SysTick_CounterCmd(SysTick_Counter_Disable);//失能SysTick计数器

SysTick_CounterCmd(SysTick_Counter_Clear);//清除计数器值为0

}

voidSysTick_Handler(void)//中断

{

if(TimingDelay)

TimingDelay--;

}

voidUSART_Configuration(void)//串口初始化函数
{

USART_InitTypeDefUSART_InitStructure;//串口设置恢复默认参数USART_InitStructure.USART_BaudRate=9600;//波特率9600
USART_InitStructure.USART_WordLength=USART_WordLength_8b;//字长8位
USART_InitStructure.USART_StopBits=USART_StopBits_1;//1位停止字节
USART_InitStructure.USART_Parity=USART_Parity_No;//无奇偶校验USART_InitStructure.USART_HardwareFlowControl=USART_HardwareFloControl_None;//无流控制USART_InitStructure.USART_Mode=USART_Mode_Rx|USART_Mode_Tx;//打开Rx接收和Tx发送功能

USART_Init(USART1,&USART_InitStructure);//初始化

USART_Cmd(USART1,ENABLE);//启动串口
}

RCC中打开相应串口
RCC_APB2PeriphClockCmd(RCC_APB2Periph_USART1,ENABLE);
GPIO里面设定相应串口管脚模式

//串口1的管脚初始化

GPIO_InitStructure.GPIO_Pin=GPIO_Pin_9;//管脚9
GPIO_InitStructure.GPIO_Mode=GPIO_Mode_AF_PP;//复用推挽输出GPIO_Init(GPIOA,&GPIO_InitStructure);//TX初始化GPIO_InitStructure.GPIO_Pin=GPIO_Pin_10;//管脚10
GPIO_InitStructure.GPIO_Mode=GPIO_Mode_IN_FLOATING;//浮空输GPIO_Init(GPIOA,&GPIO_InitStructure);//RX初始化


a)Lib注意事项:
属于Lib的Debug函数的调用,应该放在main函数最开始,不要改变其位置。
b)RCC注意事项
