我们的智能小车用到了ADC测量电池电压的功能,这章节我们做一下。
我们的一篇在这里
[第一篇]
什么是ADC

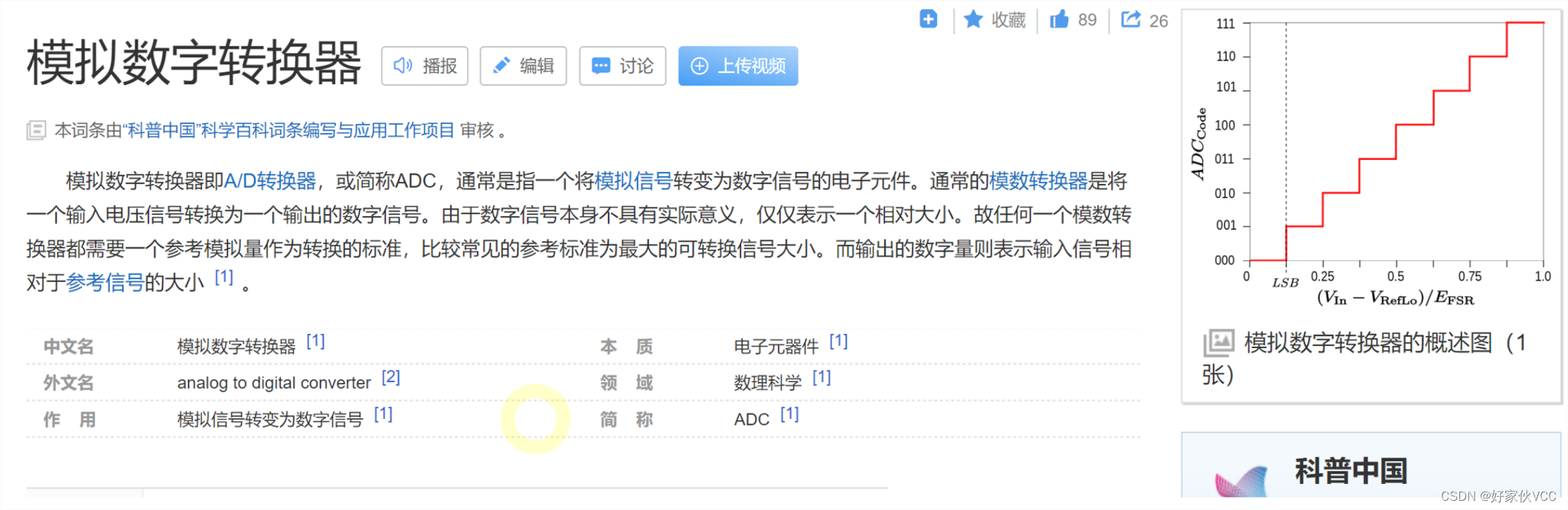

百度百科介绍:

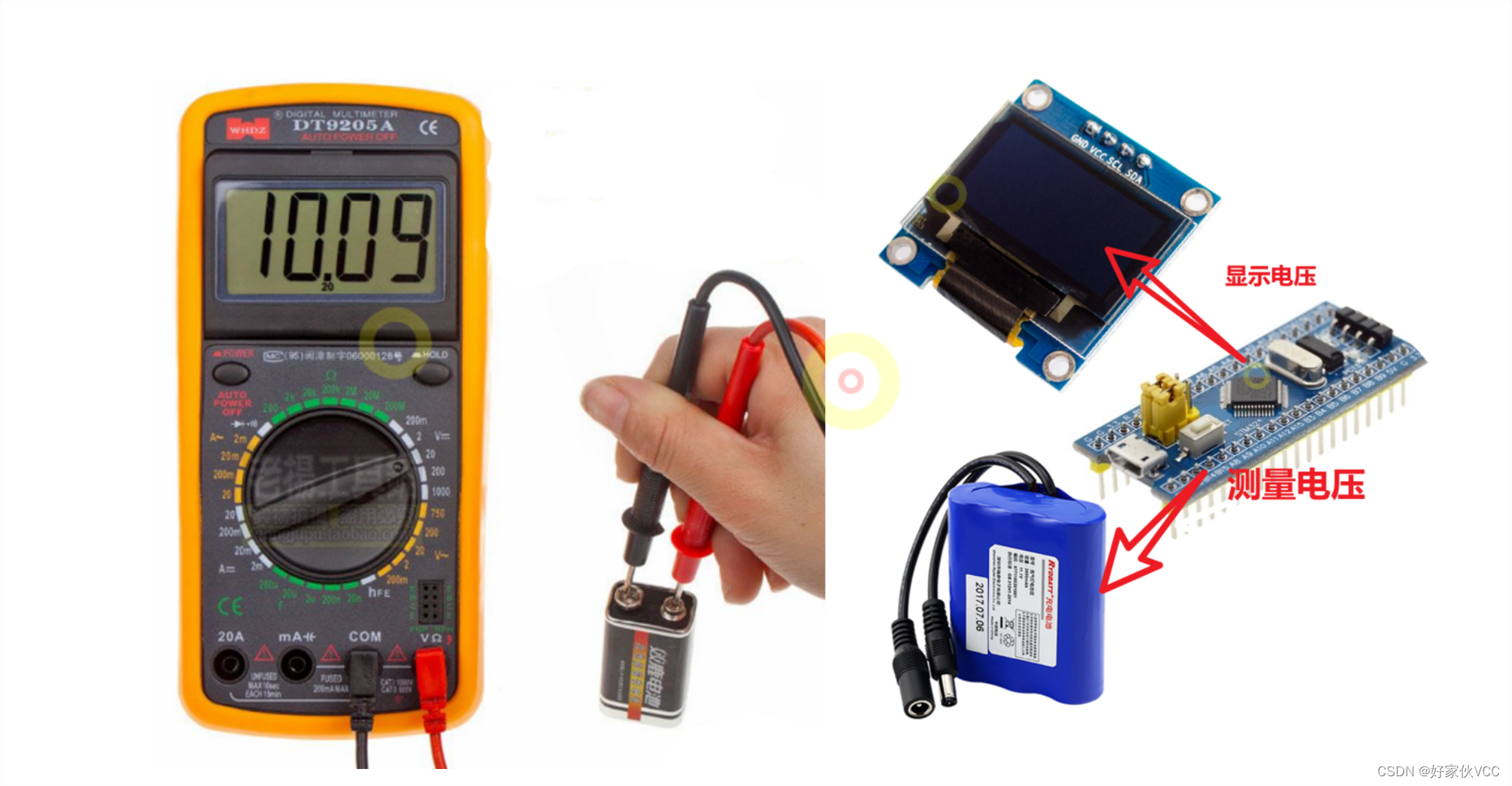

我们知道万用表 电压表可以测量电池,或者电路电压。那么我们是否可以通过单片机获得电压,方便我 们监控电池状态

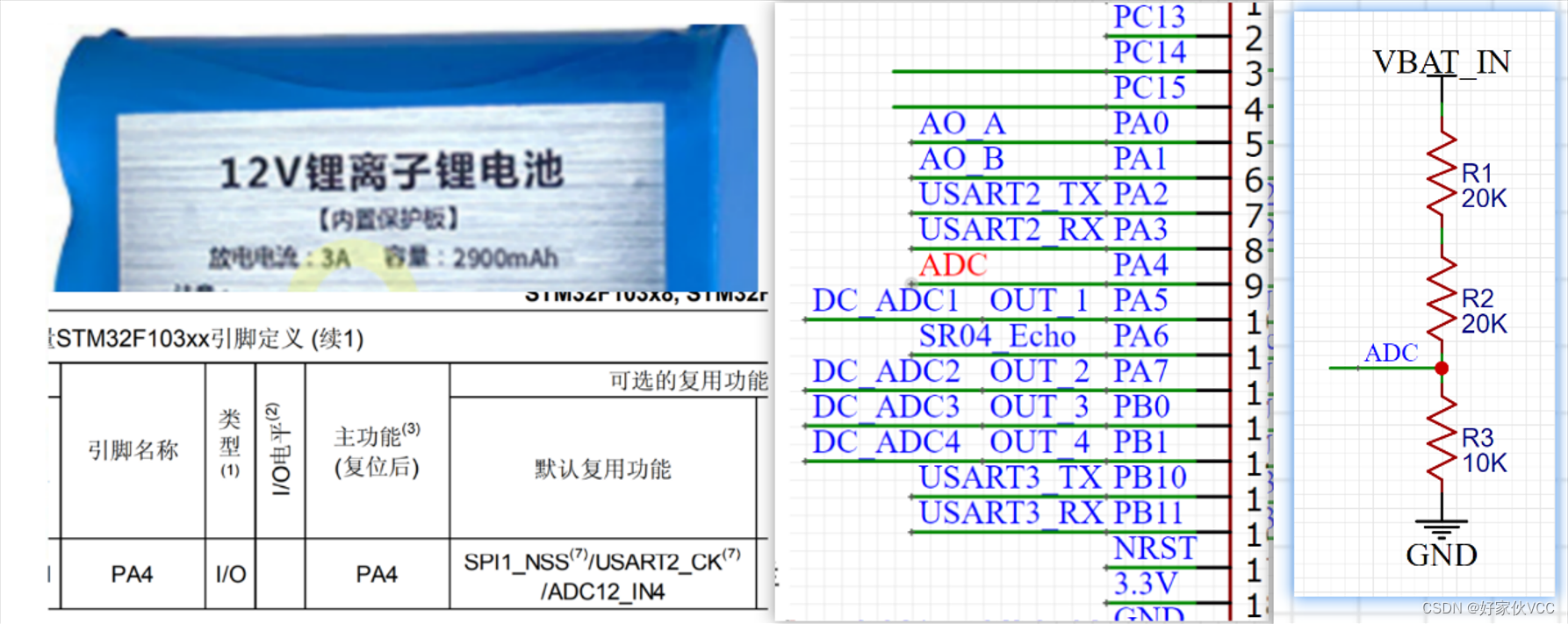

如何测量我们的锂电池电压那?锂电池电压12V左右,单片机ADC最大测量电压3.3V,这里我们需要分 压电路分压。
然后我们通过电阻分压,显而易见 ADC点的电压是VBAT_IN的 五分之一

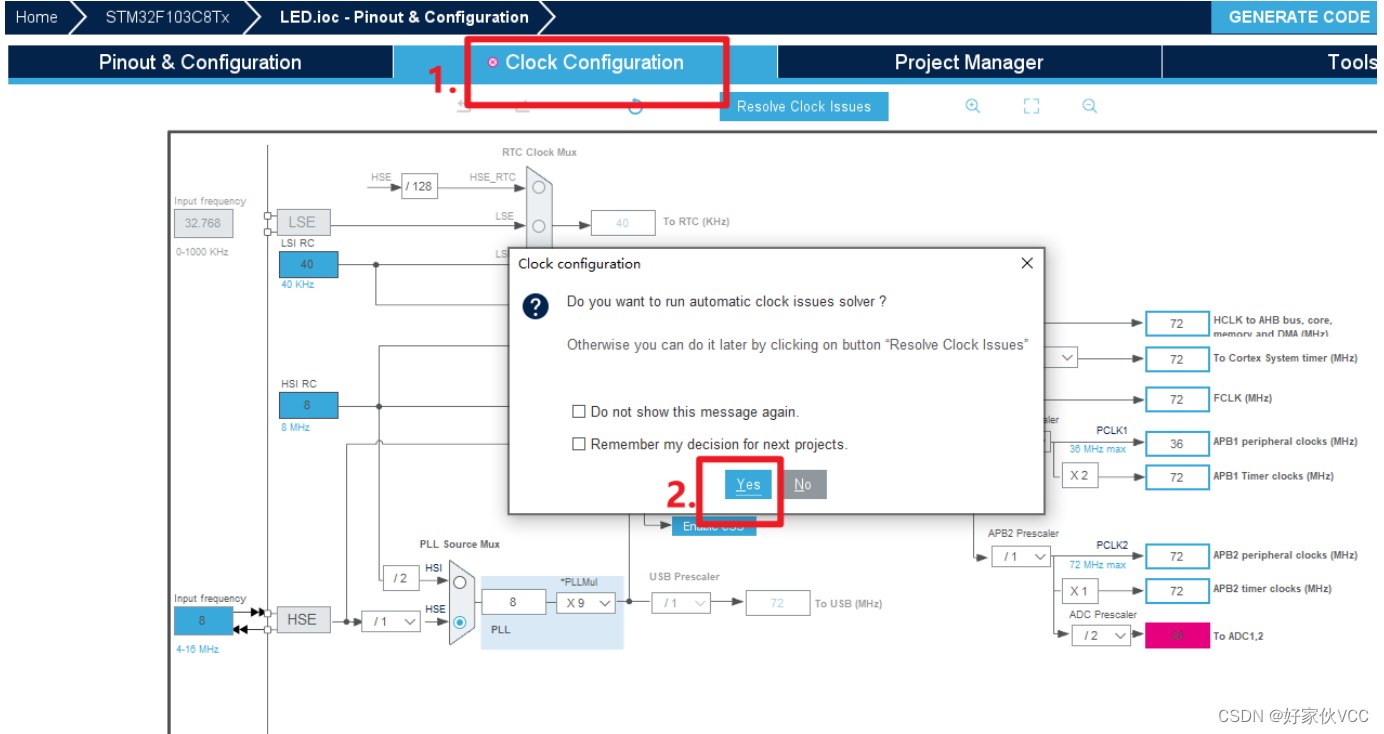

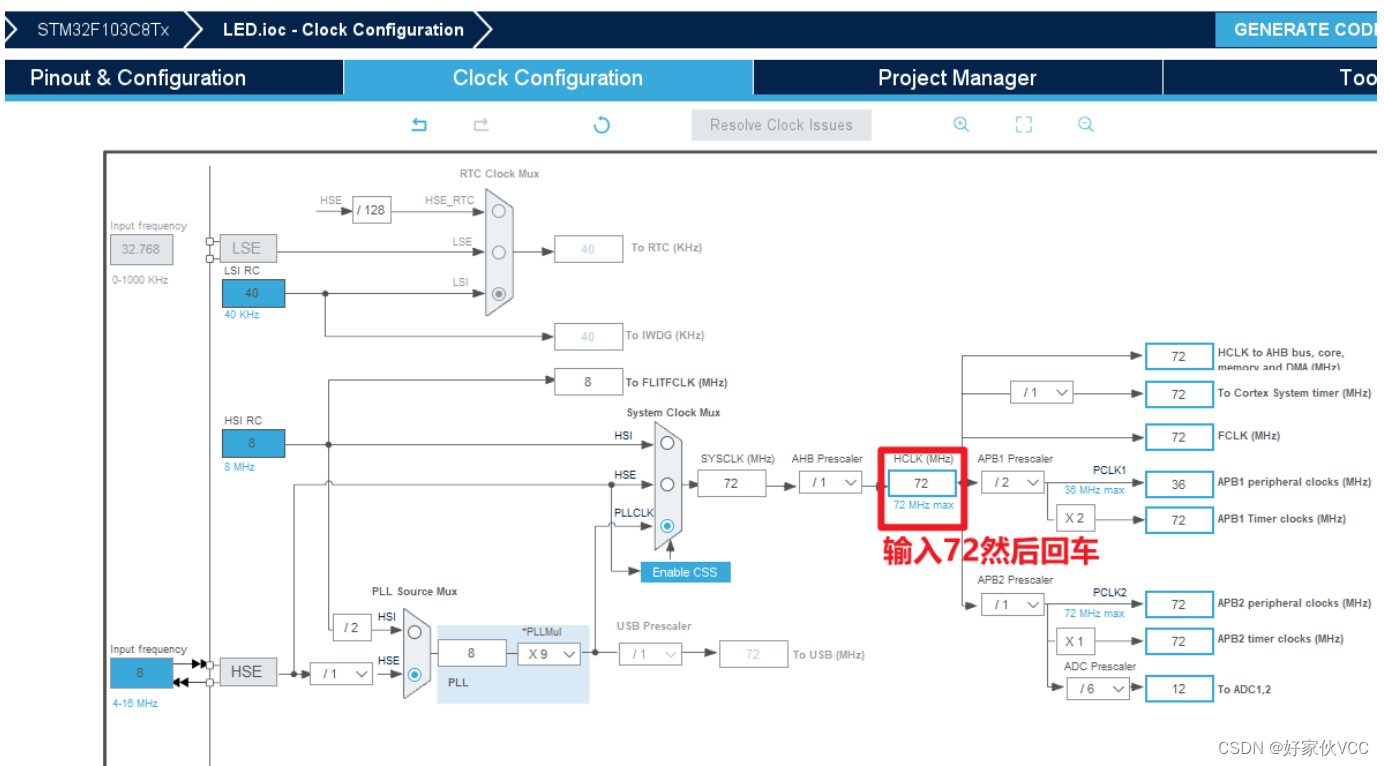

软件初始化一下ADC 。

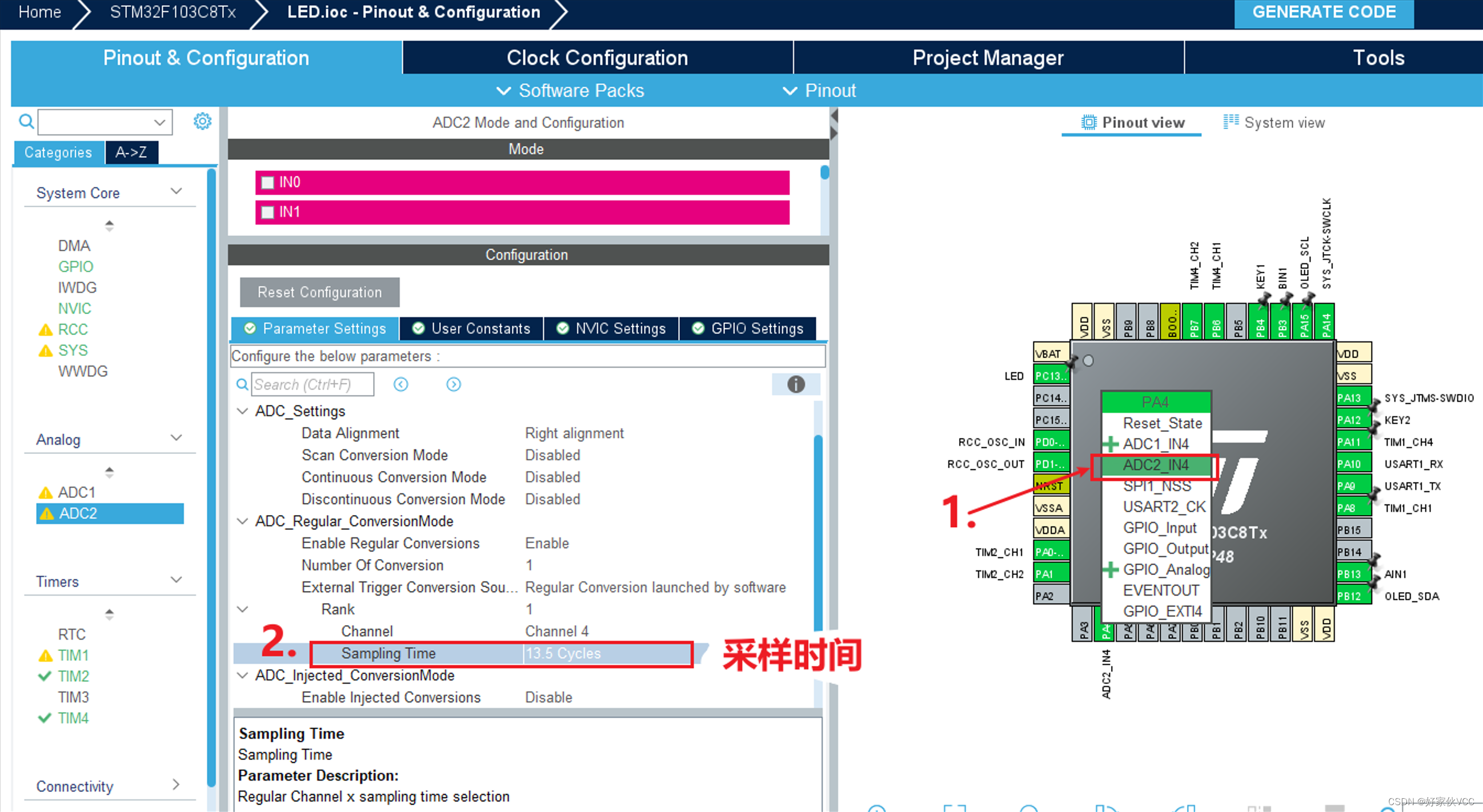

然后注意调长一点采样时间、这样精度才会更高一点。
在adc.c文件添加ADC相关函数
/*******************
* @brief 电池电压测量计算函数
* @param 无
* @return 小车电池电压
*
*******************/
float adcGetBatteryVoltage(void)
{
HAL_ADC_Start(&hadc2);//启动ADC转化
if(HAL_OK == HAL_ADC_PollForConversion(&hadc2,50))//等待转化完成、超时时间50ms
return (float)HAL_ADC_GetValue(&hadc2)/4096*3.3*5;//计算电池电压
return -1;
}

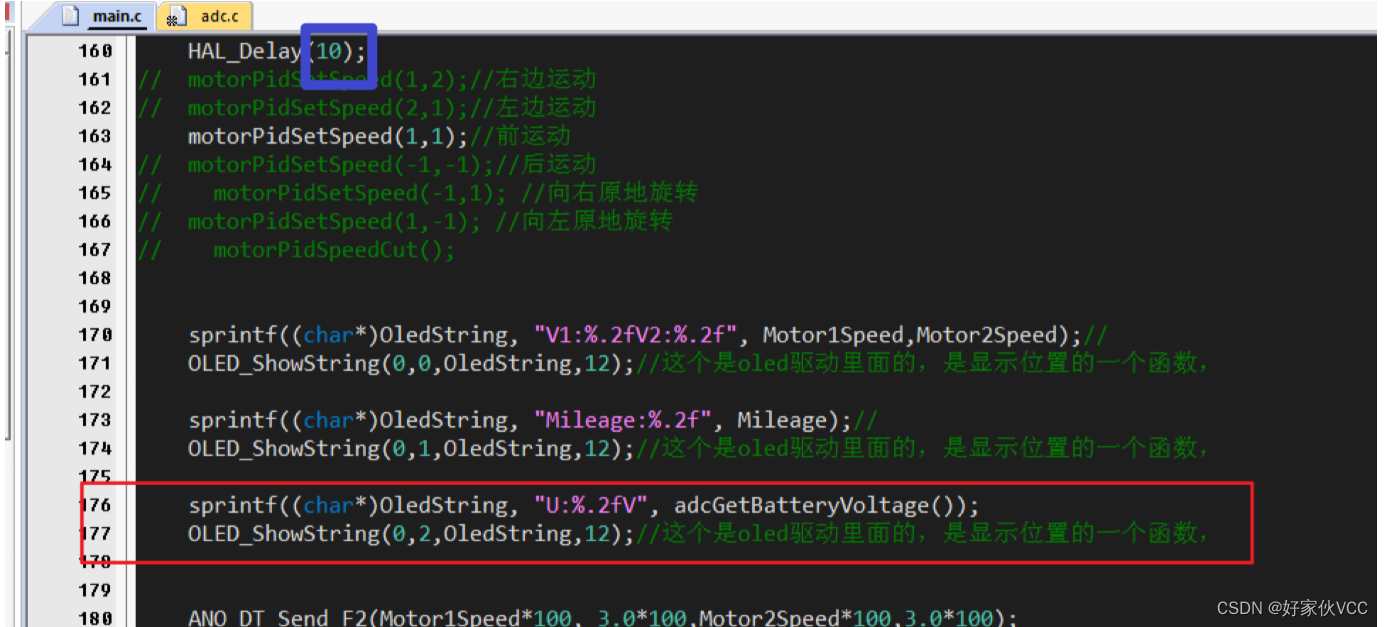

在main中调用显示函数显示电压
sprintf((char*)OledString, 'U:%.2fV', adcGetBatteryVoltage());
OLED_ShowString(0,2,OledString,12);//这个是oled驱动里面的,是显示位置的一个函数,
