【ARM】S5PV210芯片的启动流程-电子工程世界

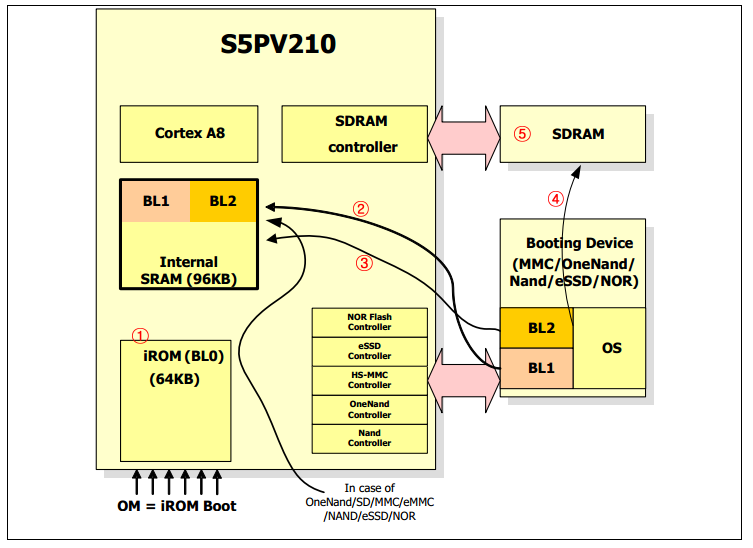

S5PV210芯片的设计者的思想

(1)芯片启动后执行iRom(BL0)的内容,进行时钟和看门狗等外设的初始化，将BL1和BL2拷贝到片内SRAM;

(2)跳转到片内SRAM执行，完成外部SDRAM的初始化，并将OS从存储设备拷贝到SDRAM内;

(3)跳转到SRAM内执行OS的起始代码。

由于U-BOOT的大小的限制，无法全部拷贝到片内的SRAM,所以U-BOOT的设计者设计了一下流程

(1)芯片启动后执行iRom(BL0)的内容,进行时钟和看门狗等外设的初始化，将BL1拷贝到片内SRAM;

(2)跳转到片内SRAM内进行执行，完成SDRAM的初始化，将BL2拷贝到SDRAM内，执行。

(3)跳转到SDRAM内的BL2进行执行，拷贝OS到SDRAM内，跳转到OS的起始位置进行执行OS。
