怎样去设计一种基于STM32单片机的智能手环脉搏心率计步器呢

发布者:TranquilVibes最新更新时间:2024-09-27 来源: elecfans关键字:STM32  单片机  智能手环 手机看文章 扫描二维码
随时随地手机看文章

一:功能

基于STM32单片机智能手环心率计步器体温显示设计

本设计由STM32F103C8T6单片机核心板电路+ADXL345传感器电路+心率传感器电路+温度传感器+lcd1602电路组成。

1、通过重力加速度传感器ADXL345检测人的状态,计算出走步数、走路距离和平均速度。

2、通过心率传感器实时检测心率,通过温度传感器检测温度。

3、lcd1602实时显示步数、距离和平均速度、心率以及温度值。

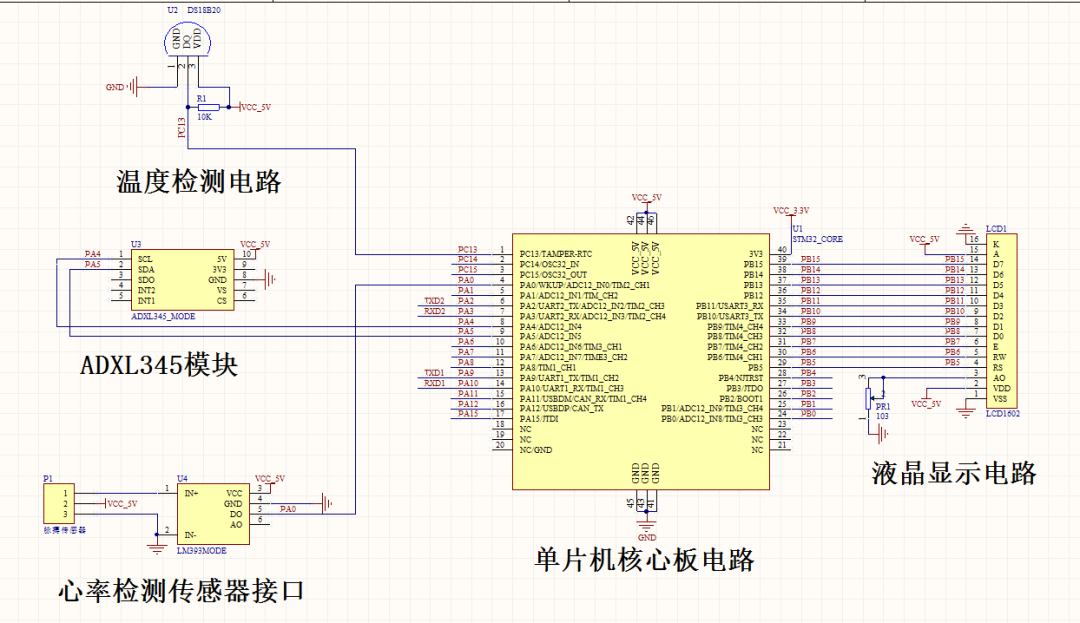

二:电路图


三:源代码


#include 'led.h'

#include 'delay.h'

#include 'sys.h'

#include 'usart.h'

#include

#include 'timer.h'

#include 'key.h'

#include 'exti.h'

#include 'adxl345.h'

#include 'lcd1602.h'

#include 'ds18b20.h'



unsigned char ReadAdxl345;                                              /* 定时读取adxl345数据          */

unsigned char ErrorNum=0;                                               /* 记录错误次数                 */

unsigned char CheckNum=0;                                               /* 检测次数                     */



char dis0[16];                                                          /* 液晶数组显示暂存             */

char dis1[35];



unsigned int xlTab[5];                                                  /* 心率数组                     */

unsigned char count=0;                                                  /* 心率滤波计数                 */

unsigned int xinLater=0;                                                /* 心率延时处理                 */

unsigned int xinLv =0;                                                  /* 心率值                       */



unsigned int BuShu=0;                                                   /* 步数                         */

unsigned int Normal_num=0;                                              /* 正常次数                     */

unsigned int Error_num=0;                                               /* 倾斜次数                     */



unsigned int disBuShu = 0;                                              /* 显示步数                     */

float disJuLi = 0;                                                      /* 显示距离                     */

float temperature;                                                      /* 温度                         */

unsigned char readTemp = 0;                                             /* 读取温度标志                 */



int main(void)

{

    delay_init();                                                       /* 延时函数初始化               */

    uart_init(9600);                                                    /* 串口初始化为9600             */

    TIM3_Int_Init(49,7199);                                             /* 50ms                         */

    EXTIX_Init();                                                       /* 初始化外部中断               */

    LED_Init();                                                         /* 初始化与LED连接的硬件接口    */

    KEY_Init();                                                         /* 初始化按键                   */



    Lcd_GPIO_init();                                                    /* 初始化lcd引脚                */

    Lcd_Init();                                                         /* 初始化lcd屏幕                */

    delay_ms(200);



    Init_ADXL345();

    if(Single_Read_ADXL345(0X00)==0xe5)

    {

        delay_ms(5);

    }

    else

    {

        delay_ms(3);

    }



    while(1)

    {



        if(ReadAdxl345== 1)                                             /* 定时读取adxl345数据          */

        {

            ReadAdxl345= 0;

            ReadData_x();                                               /* 三轴检测函数                 */

            CheckNum++;

            if((temp_Y>450)||(temp_Y<-450))                             /* 查看正常次数                 */

            {

                Normal_num++;                                           /* 正常次数++                   */

            }

            else

            {

                Error_num++;                                            /* 倾斜次数                     */

            }

            if((Error_num!=0)&&(Normal_num!=0))                         /* 检测到步数                   */

            {

                BuShu++;                                                /* 步数脉冲量++                 */

                Error_num=0;                                            /* 清除一个周期检测             */

                Normal_num=0;

            }
