STM32点LED灯

发布者:温馨生活最新更新时间:2024-10-09 来源: cnblogs关键字:STM32 手机看文章 扫描二维码
随时随地手机看文章

一、建立项目模板

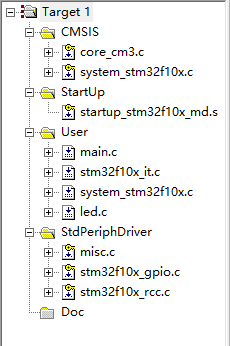

这里的user中重复引用了system_stm32f10x.c

Output中选择Create HEXFile,并且可以选择输出路径。
Listing中可以选择输出路径。
然后在C/C++中加入两个宏:

  1. STM32F10X_MD,USE_STDPERIPH_DRIVER

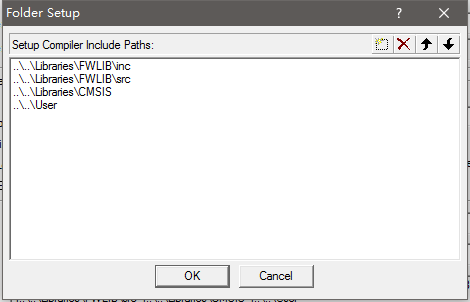

并且还要勾选One ELF Section per Function,加入头文件路径:

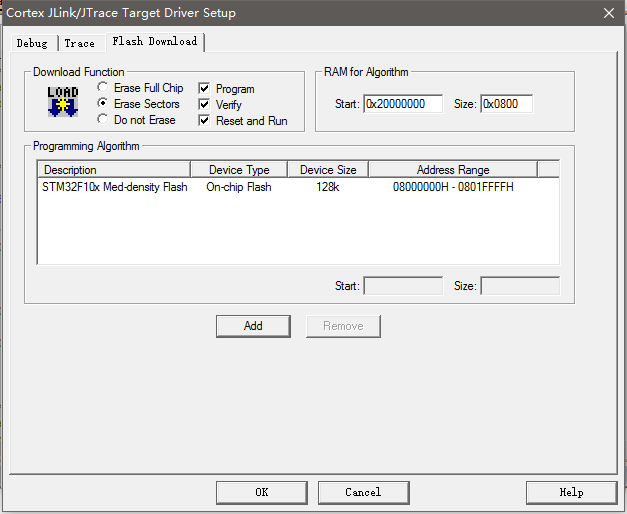

在Debug中,使用J-Link,并设置
在Utilities,选择J-Link并Setting中:

二、写点LED代码

GPIO初始化:

  1. /**8位的LED的IO口***/

  2. #define PIN_LED (GPIO_Pin_8 | GPIO_Pin_9 |GPIO_Pin_10 |GPIO_Pin_11 |GPIO_Pin_12 |GPIO_Pin_13 |GPIO_Pin_14 |GPIO_Pin_15)


  3. void LED_INIT(void)

  4. {

  5.     GPIO_InitTypeDef GPIO_InitStructure;

  6.      GPIO_InitStructure.GPIO_Pin = PIN_LED;

  7.      GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;

  8.      GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_PP;

  9.

  10.      /*打开LED使用的GPIO的时钟使能*/

  11.      RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOB, ENABLE);

  12.      /*进行初始化*/

  13.      GPIO_Init(GPIOB, &GPIO_InitStructure);

  14. }

设置多位GPIO电平

  1. /****************************

  2. * Function Name : LED_SET

  3. * Description : 设置LED的状态,使用了8位。因为一次使用16位,所以要先读取

  4. * Input : data

  5. * Output : None

  6. * Return : None

  7. *****************************/

  8. void LED_SET(uint8_t data)

  9. {

  10.     uint16_t setValue;


  11.     setValue = GPIO_ReadOutputData(GPIOB);

  12.         setValue &= 0x00ff; //使用高8位

  13.      setValue |= (uint16_t)data <<8;

  14.

  15.      GPIO_Write(GPIOB, setValue);

  16. }

简单的main函数

  1. /****************************************************************************

  2. * Function Name : main

  3. * Description : Main program.

  4. * Input : None

  5. * Output : None

  6. * Return : None

  7. ****************************************************************************/


  8. int main(void)

  9. {

  10.     LED_INIT();

  11.     LED_SET(0x0f);


  12.     while (1)

  13.     {

  14.         LED_SET(0xff);

  15.         Delay(10);

  16.         LED_SET(0x00);

  17.         Delay(10);

  18.     }

  19. }


  20. /*******************************************************************************

  21. * Function Name : Delay

  22. * Description : ???±???ò

  23. * Input : c

  24. * Output : None

  25. * Return : None

  26. *******************************************************************************/


  27. void Delay(uint16_t c)

  28. {

  29.     uint16_t a,b;

  30.     for(; c>0; c--)

  31.         for(a=1000; a>0; a--)

  32.             for(b=1000; b>0; b--);

  33. }

可以直接设置单独的GIPO输出位:

  1. GPIO_WriteBit(GPIOB, GPIO_Pin_15, Bit_SET);

  2. GPIO_WriteBit(GPIOB, GPIO_Pin_15, Bit_RESET);


关键字:STM32 引用地址:STM32点LED灯

上一篇:STM32 JTAG接口PB3PB4配置为IO口使用问题
下一篇:Stm32使用Usart代码例子(轮询、中断、DMA)
