在处理器中有协处理器来辅助处理器完成部分功能的,主要是协助作用。
协处理器:
协处理器用于执行特定的处理任务,如:数学协处理器可以控制数字处理,以减轻处理器的负担。ARM可支持多达16个协处理器,其中CP15是最重要的一个。
在ARM9、ARM11、cortexa8等核中,CP15的功能都是一样的。
在ARM11核的文档看到图1-1:

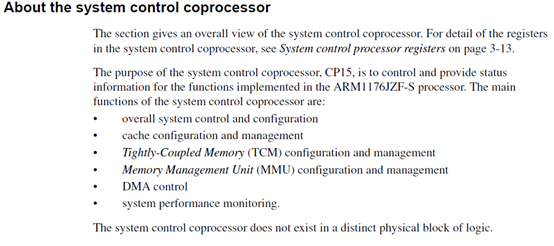

The section gives an overall view of the system control coprocessor. For detail of the registers
in the system control coprocessor, see System control processor registers on page 3-13.
The purpose of the system control coprocessor, CP15, is to control and provide status
information for the functions implemented in the ARM1176JZF-S processor. The main
functions of the system control coprocessor are:
• overall system control and configuration
• cache configuration and management
• Tightly-Coupled Memory (TCM) configuration and management
• Memory Management Unit (MMU) configuration and management
• DMA control
• system performance monitoring.
The system control coprocessor does not exist in a distinct physical block of logic.
图1-1
从上面知道:
系统控制协处理器的功能是:
系统整体控制和配置
缓存配置和管理
紧耦合的内存(CTM)的配置和管理
内存管理单元(MMU)的配置和管理。
DMA控制
系统性能控制。

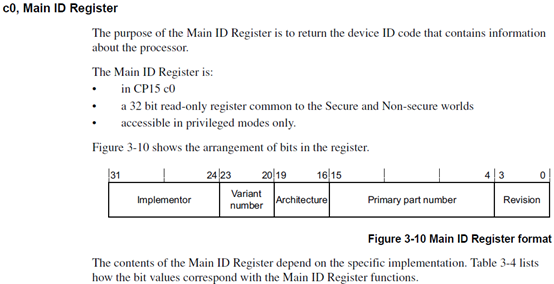

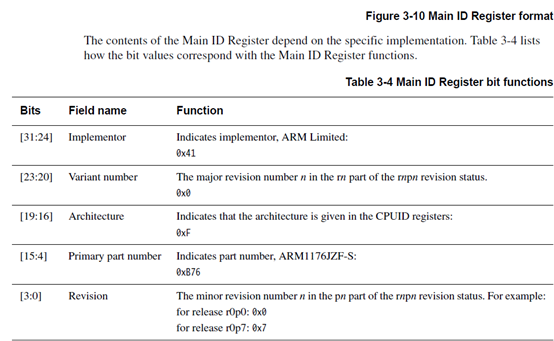

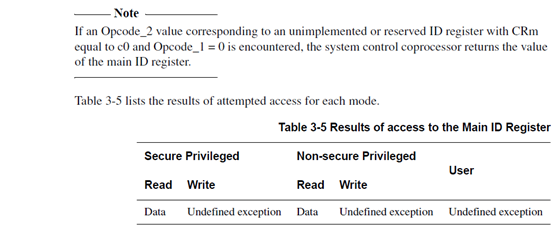

确切的说,ARM11核中有16组协处理器,不是16个,每一组里面有很多寄存器,下面来看ARM11核的c0组里的Main ID寄存器。

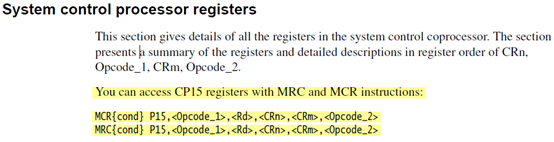

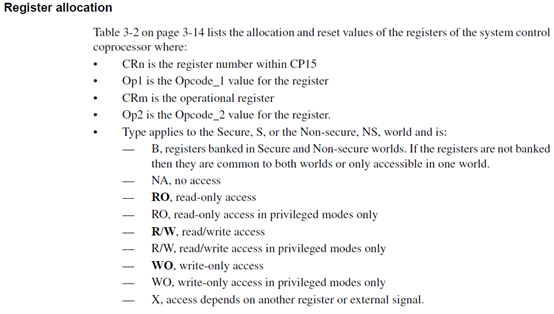

System control processor registers
This section gives details of all the registers in the system control coprocessor. The section
presents a summary of the registers and detailed descriptions in register order of CRn,
Opcode_1, CRm, Opcode_2.
You can access CP15 registers with MRC and MCR instructions:

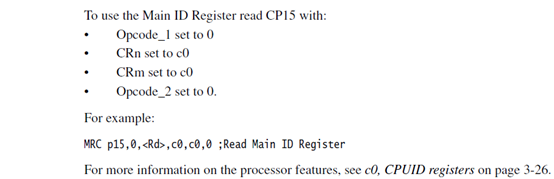

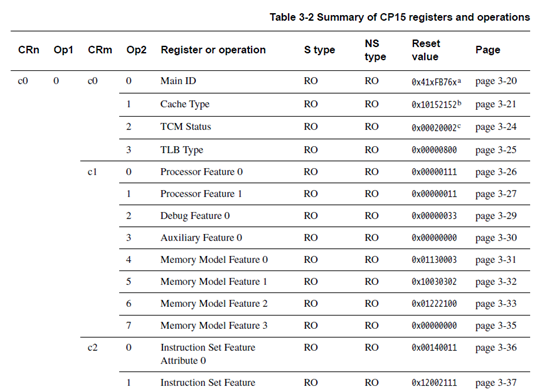

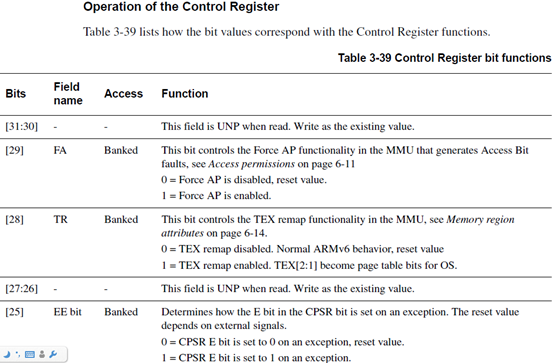

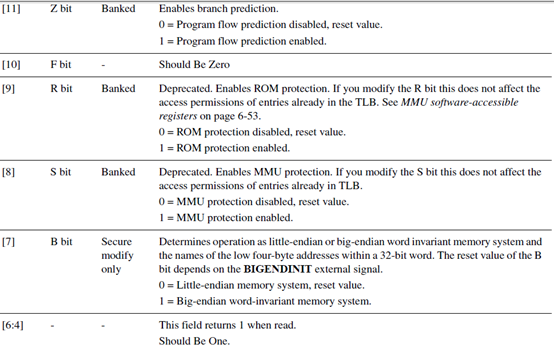

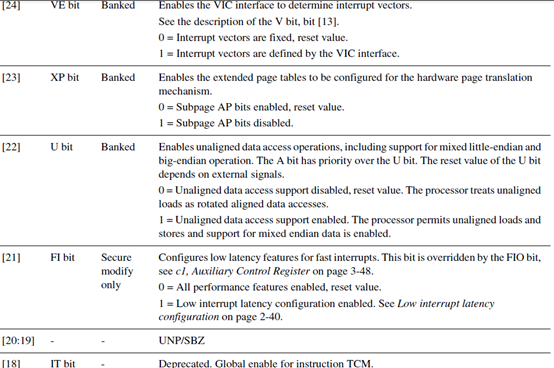

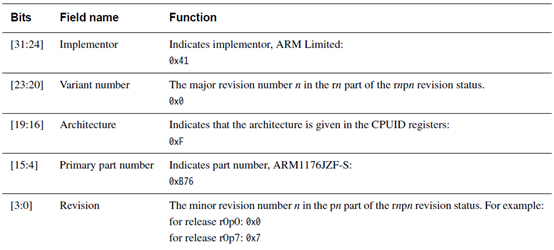

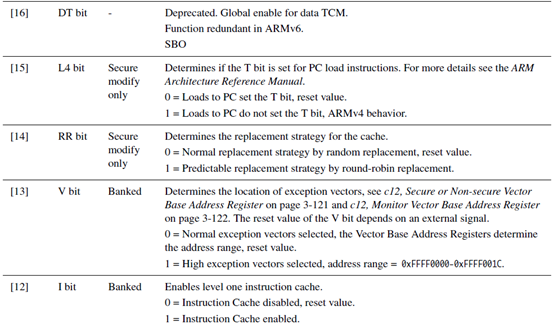

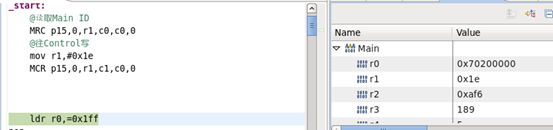

MCR{cond} P15, MRC{cond} P15, Register allocation Table 3-2 on page 3-14 lists the allocation and reset values of the registers of the system control coprocessor where: • CRn is the register number within CP15 • Op1 is the Opcode_1 value for the register • CRm is the operational register • Op2 is the Opcode_2 value for the register. • Type applies to the Secure, S, or the Non-secure, NS, world and is: — B, registers banked in Secure and Non-secure worlds. If the registers are not banked then they are common to both worlds or only accessible in one world. — NA, no access — RO, read-only access — RO, read-only access in privileged modes only — R/W, read/write access — R/W, read/write access in privileged modes only — WO, write-only access — WO, write-only access in privileged modes only — X, access depends on another register or external signal. Main ID寄存器的参数: 从上面c0组的Main ID寄存器,有32位,这32位被分成了5个地址段。例如[15:4]地址段是表明这是ARM11的处理器。此处的值是0xB76 前面的知识看到了,控制CP15协处理器,主要是设置对应的寄存器来实现控制的。接着就是来介绍如何访问协处理器的寄存器的,并且实现设置。 主要是通过两个命令来实现的mcr和mrc:r表示register普通寄存器,c表示coprocessor协处理器。 mcr命令中m表示move,c表示coprocessor,r表示register。所以mcr的意思就是把普通寄存器register的内容移到协处理器c里面。 mcr命令中m表示move,c表示coprocessor,r表示register。所以mrc的意思就是把协处理器c里面的内容移到普通寄存器register里面。 指令的格式: You can access CP15 registers with MRC and MCR instructions: MCR{cond} P15, MRC{cond} P15, 上面是CP15的访问格式,CP14-CP0同理。 各个参数的值,上面的表格已经给出了: 上图看到在c0组的Main ID寄存器,在设置mrc,把Main ID寄存器的内容读到r1寄存器: 从上图知道: CRn=c0:c0组的 Op1=0 CRm=c0 Op2=0 Rd=r1:就是要把Main ID读到r0寄存器。 这样就设置好了。接下来实验访问Main ID: 读取Main ID指令: MRC P15,0,r1,c0,c0,0 运行结果: 读出来的值是0x410fb766,这跟我们的核手册的说明里的值是一致的,下图。说明读取成功: 上图中[31:24]=0x41,[23:20]=0x0,[19:16]=0xF,[15:4]=0xB76,最后四位[3:0]是修订位,是在0x0到0x7之间,这里是6,也是对的。所以读出正确。 上面就是对CP15里的Main ID的读取操作。 接下来是往Control寄存器里写数据: 往c1组的Control寄存器写入r1寄存器的值: MCR P15,0,r1,c1,c0,0 上面运行了,就把r1的值写进去了。
