GAIWEI例子：GD32F103移植STM32F103

使用相同FLASH和管脚数量相同的芯片，例如GDF103C8T6移植STM32F103C8T6程序。虽然两个款芯片的寄存器地址以及架构基本相同。但是需要注意的是GD32F10x主频是108兆，但是STM32F10x主频是72兆。所以需要针对以RCC时钟进行修改。

1.先将芯片的选项进行修改：查找对应芯片。

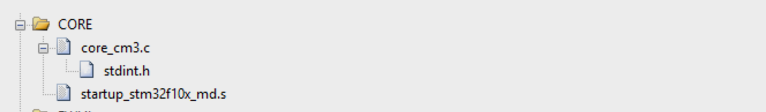

2.将STM32的启动文件替换成GD的启动文件。

3.修改时钟相关配置。

打开stm32f10x.h文件，#define HSE_STARTUP_TIMEOUT ((uint16_t)0x0500) /*!< Time out for HSE start up /
修改为#define HSE_STARTUP_TIMEOUT ((uint16_t)0xFFFF) /!< Time out for HSE start up */

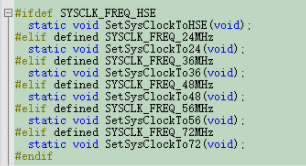

4.修改system_stm32f10x.c文件

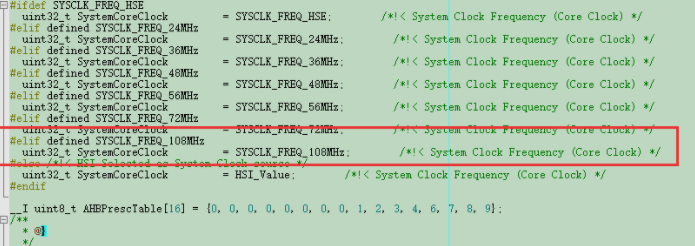

改为：

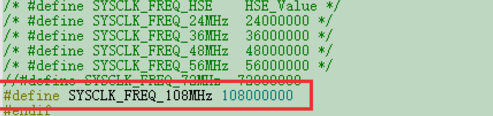

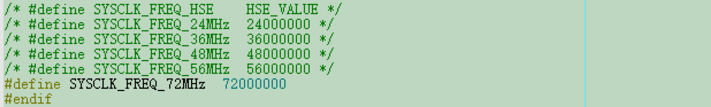

5.对应的文件利、里，SYCLK_FPEQ_72 MHZ 72改为108

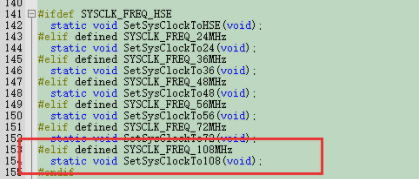

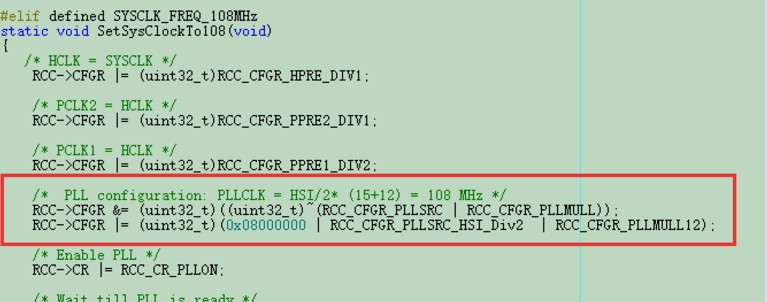

6.添加108MHZ的时钟配置程序

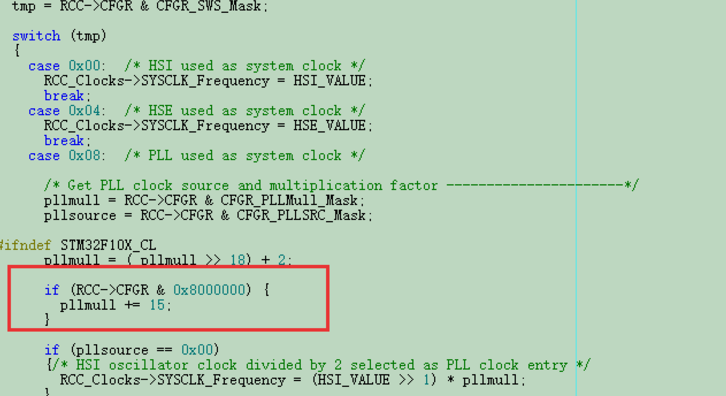

7.最后，然后修改读取时钟的函数void RCC_GetClocksFreq(RCC_ClocksTypeDef* RCC_Clocks)
