各种发动机的原理图解-电子工程世界

1、转子发动机——内燃机的一种，把热能转为旋转运动而非活塞运动

2、汽车等速万向节，这就是为啥前轮驱动的汽车的轮子还能转

3、直列式发动机——它的汽缸肩并肩地排成一排，一般的车都用。

（飞机的星形发动机）

（手枪的机械原理）

（飞机螺旋桨同步射击器）

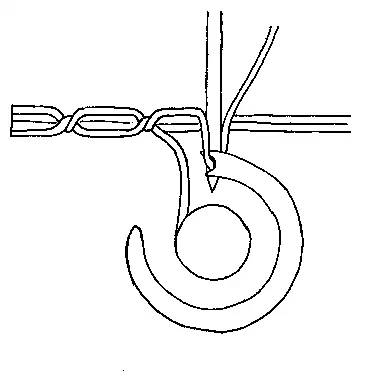

（缝纫机）

（汽车变档机制）

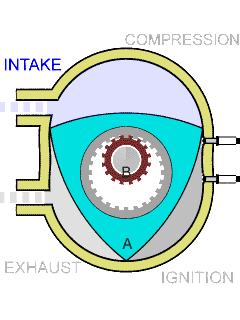

（转子发动机——内燃机的一种，把热能转为旋转运动而非活塞运动）

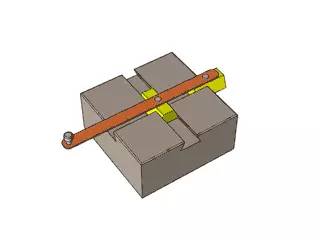

（椭圆规）

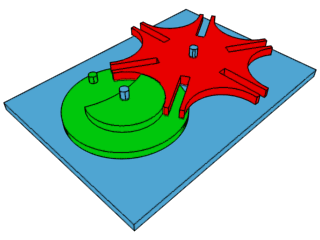

（马耳他十字机芯——用于控制时钟的秒针运动）

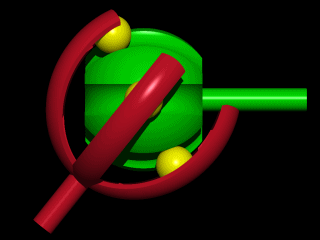

（汽车等速万向节，这就是为啥前轮驱动的汽车的轮子还能转）

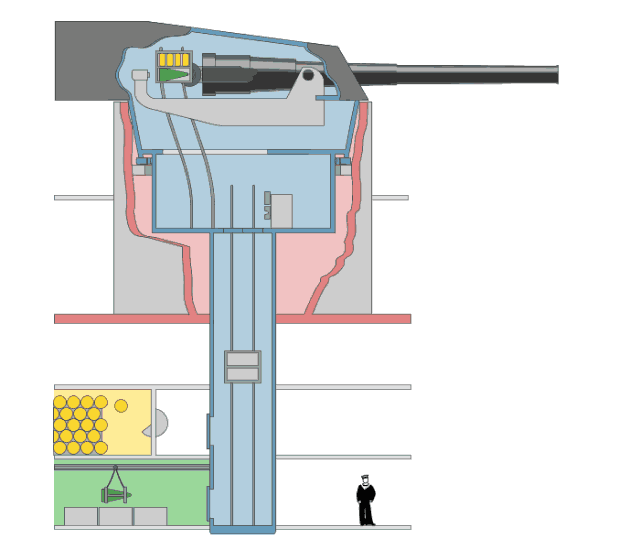

（舰炮弹药装填系统）

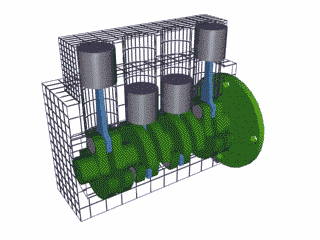

（直列式发动机——它的汽缸肩并肩地排成一排，一般的车都用。）

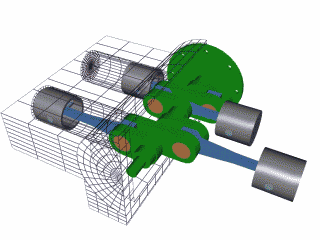

（水平对置式发动机——汽缸排列在发动机相对的两个平面上）

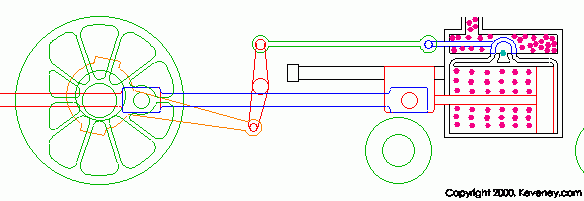

（火车的推进原理）

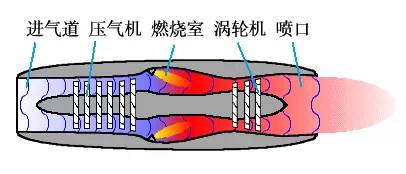

（喷气式发动机）

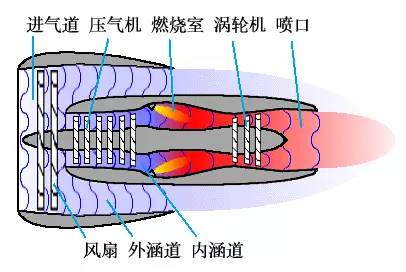

（双函道涡轮发动机）

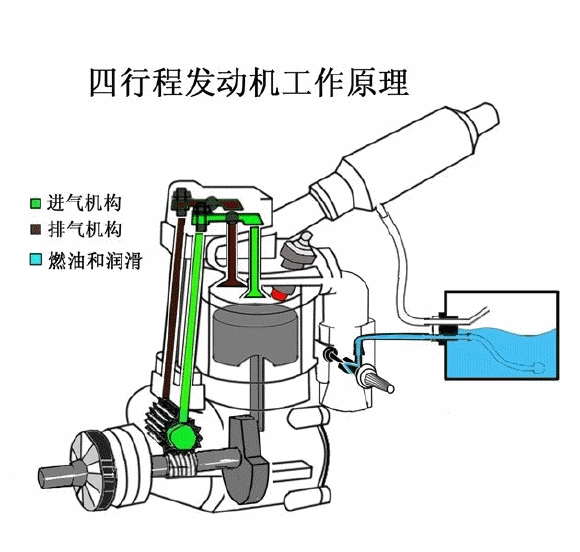

（四行程发动机的原理图）

（离合器原理图）

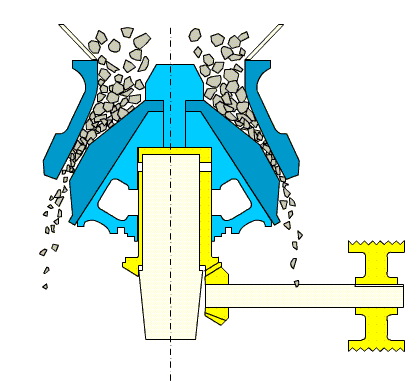

（圆锥破碎机）

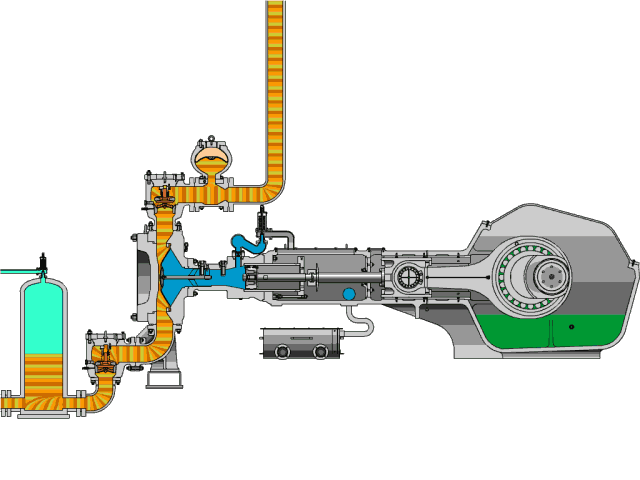

（泥浆泵）

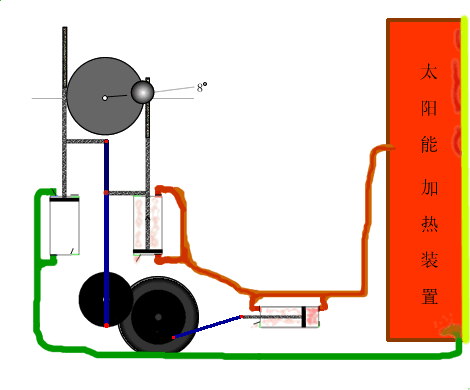

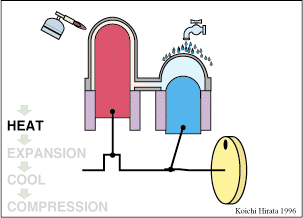

（斯特林发动机）

关键字：发动机活塞运动引用地址：各种发动机的原理图解
