高精度FPC伺服冲床设备流程-电子工程世界

全自动冲型一体机-0A25

0A25 全自动冲型一体机主要运用在柔性线路板（FPC）行业。该设备为高精度FPC伺服冲床，每小时产能可达1800冲/次。

功能：CCD对位、冲切、下料隔纸。

设备流程

左右臂机械手

左右臂X轴采用直线电机模组，Z轴采用丝杠+伺服电机，定位精度±0.02mm。

采用自制整体吸盘与单个独立吸嘴。

左右手臂可向上翻转90°，方便上下模具。

左臂带横移机构，可实现Y向移动冲功能。

无线电阻探针，实现防止没套入PIN误冲。

每个吸嘴含有独立逻辑阀门。

冲床大底板尺寸

冲床底板尺寸，最大可安装模具是450mm(宽)，

产品尺寸最大为350mmX500mm(宽X长)

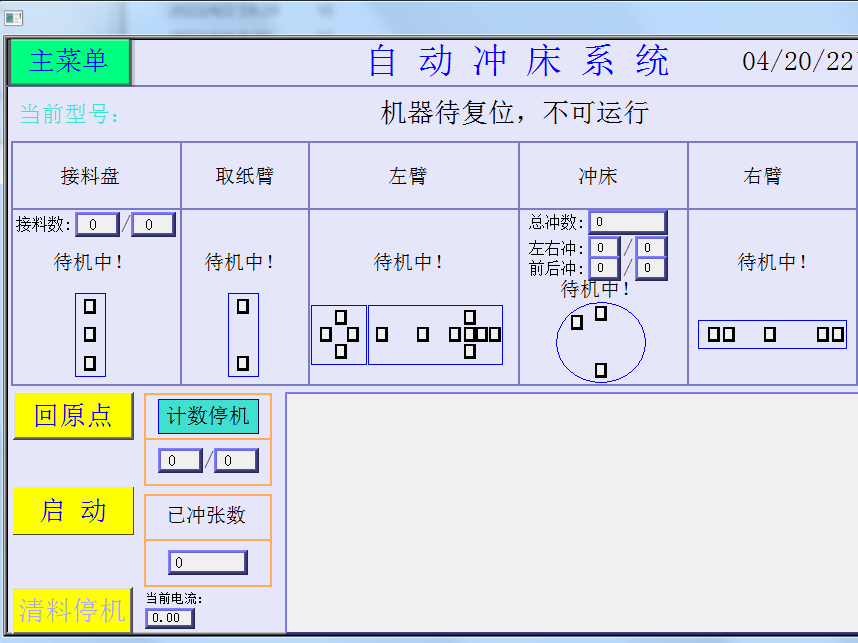

工控视觉界面

设备控制采用触摸屏和PC控制。

运动控制系统使用脉冲加PLC。

采用CCD相机对位，保证设备的精度。

程序模块化设计，简单设置即可适应不同的各种制程。

关键字：高精度 FPC 引用地址：高精度FPC伺服冲床设备流程
