01 产品市场

随着汽车行业的不断更新变化，蓝牙语音芯片在汽车电子中的应用已经非常广泛，车用蓝牙信息娱乐系统，可与智能手机建立无缝连接，无需驾驶员手动操作，就能传输音乐，拨打电话，以及控制应用程序。

对于未来的互联汽车来说，蓝牙技术可助力实现智能无线网络，从而提高道路安全水平和驾乘舒适度。对于传统的汽车仪表盘来说，MCU还需要跑蓝牙协议栈，工作量大，使用WT2605C SOC蓝牙芯片，可以大大减少工程师的开发时间，MCU只需要通过标准的AT指令与WT2605C蓝牙芯片通讯即可，指令交互简单，无需复杂的操作。

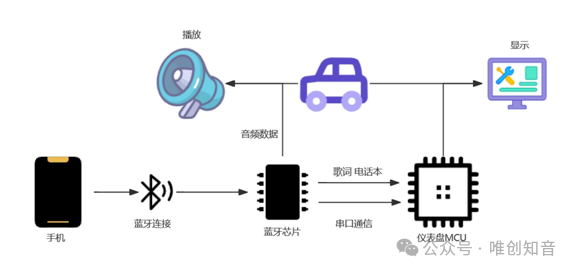

02 产品应用框架图

蓝牙芯片：WT2605C-32N

此框图的优势：电话本、蓝牙歌词、U盘播放全部集成在WT2605C蓝牙芯片上，整体方案的成本大大减少，工程师开发的工作量也同步减少，实现产品的多、快、好、省；

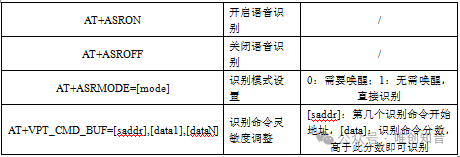

什么是多：多意味着功能种类丰富，WT2605C为双模蓝牙芯片，支持传统的BR/EDR音频蓝牙以及BLE蓝牙，BLE蓝牙速率可达30KB/S；除此之外，常见的OTA升级、本地语音播放、语音识别等功能也集成在蓝牙SOC上；

什么是快：快就是开发效率高，蓝牙SOC本身集成的功能丰富，工程师通过AT指令即可完成对应功能的开发，无疑提高整体项目的开发进度；

什么是好：产品好，给客户的体验才会更加丰富，同等价位的产品，提高的功能丰富，带来全新的体验，整体的产品的竞争力就得到上涨；

什么是省：省意味着可以节省产品的BOM成本，SOC蓝牙芯片外围电路简单，本身集成的功能丰富，无需配合其他器件来实现产品功能的多样化，为客户带来产品的价格优势0

3 芯片功能特点

WT2605C是一款功能强大的高品质语音芯片，采用了高性能32位处理器、最高频率可达240MHz。具有低成本、低功耗、高可靠性、通用性强等特点，现有WT2605C-32N（体积小4*4MM）的封装芯片。定制串口通讯协议标准（AT）指令，同时也支持蓝牙音频播放和蓝牙BLE数据传输功能。支持 SPI-Flash、TF 卡、U 盘做为存储器。带有文件索引播放、插播、单曲循环、所有曲目循环、随机播放等功能。32 级音量可调、最大可以支持外挂 128Mbit 的 Flash ， 32G 的 TF 卡和 32G 的 U 盘。

芯片特点：

Ø 芯片的工作电压范围2.8V-5.0V；

Ø WT2605B05为双模蓝牙，即音频蓝牙和数传蓝牙，双模蓝牙功能符合蓝牙5.0和BLE规范；

Ø 蓝牙上电后，搜索音频蓝牙名称为：BT_WT2605C

Ø 蓝牙晶振参数：24MHZ _9PF，±10PPM，具体型号参考可与本司业务沟通；

Ø 蓝牙上电连接手机后会显示蓝牙电量图标；

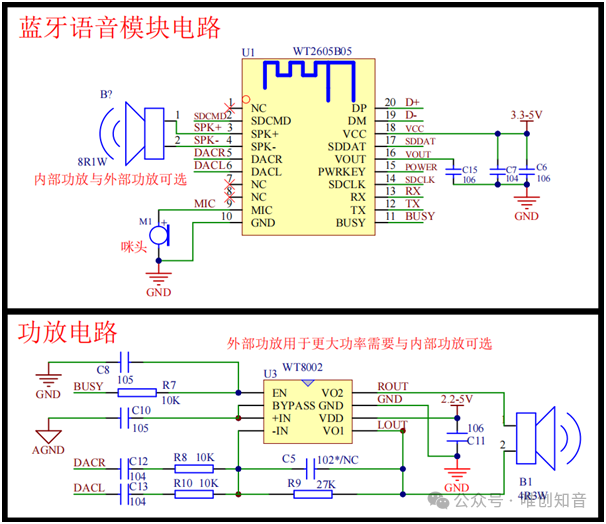

Ø 蓝牙连接距离尽量保持在10M以内，效果会比较好，蓝牙芯片布局请参考下述原理图说明；

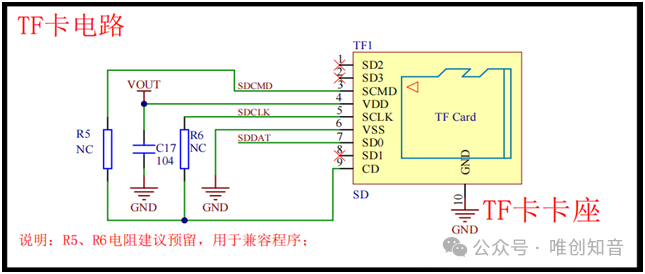

Ø 采用WT2605B05芯片为核心，同时支持SPI-FLASH、TF卡、U盘三种存储方式；SPI-FLASH存放为固定音源区（可更新），使用U盘更换内容，最大可以支持外挂 128Mbit 的 Flash ，32G 的 TF 卡和 32G 的 U 盘等；

Ø 本司蓝牙音频功能主要分为两个模式：蓝牙模式和音频模式，上电默认蓝牙模式，打开手机蓝牙即可搜索连接；音频模式，即通过串口发送指令控制Flash、TF卡、U盘内音频播放，两者可通过AT+CHMODE指令切换，详情指令操作参考下文，两个模式不能同时运行(即不能在播放蓝牙音乐的同时又控制Flash/TF卡/U盘内音频播放)；

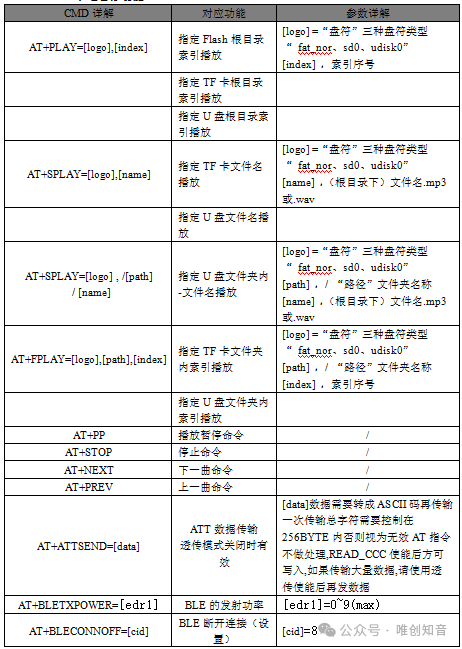

Ø 标准UART（AT）通信接口，可以灵活实现指定地址播放、指定文件名播放、指定文件夹内文件播放、音量级数、上下曲、播放停止、存储器切换和选择播放模式等；

Ø USB接口作用;（1）可支持挂载U盘播放；（2）具有U盘升级IC固件功能，OTA固件升级；

Ø 支持FAT、FAT32文件系统，支持MP3、WAV格式）；

Ø 在MP3模式下，有U盘和TF卡时，先响应TF卡，再响应U盘；支持U盘/TF卡热插拔；

Ø 典型TX输出功率+2db；

Ø 音频编解码器支持16位立体声DAC和两个通道16位ADC；

Ø 高性能立体声，ADC具有90dB的信噪比；

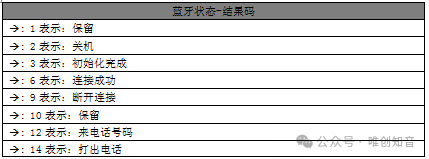

Ø 上电默认处于蓝牙模式，手机打开搜索蓝牙即可，连上蓝牙后，芯片TX脚会给出：BT_STA:6（6：表示连接成功）返码，断开蓝牙会自动返回：BT_STA:9（9表示断开连接），详情请参考指令说明；

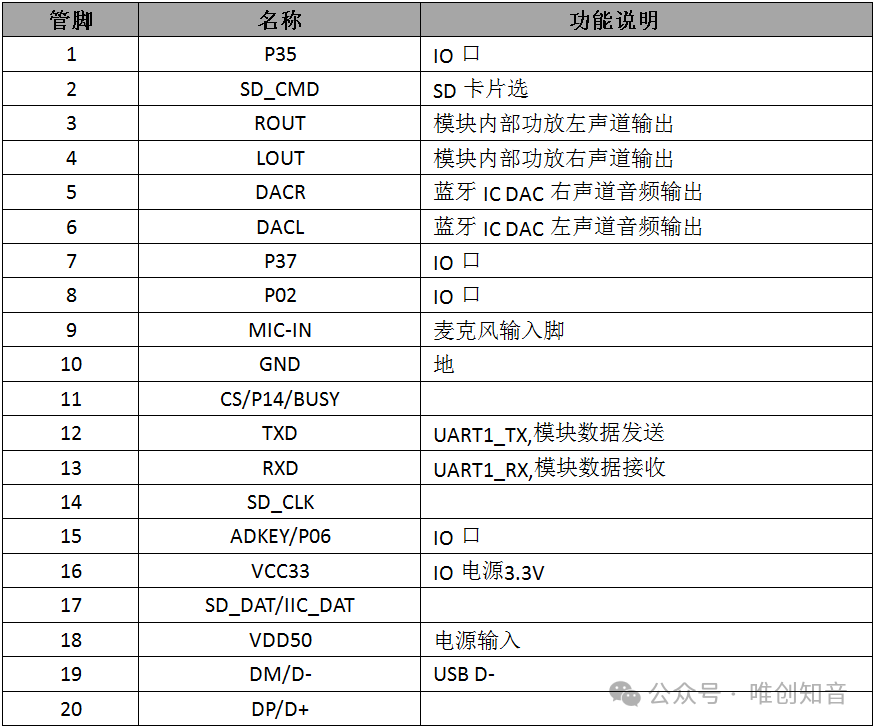

模块管脚介绍：

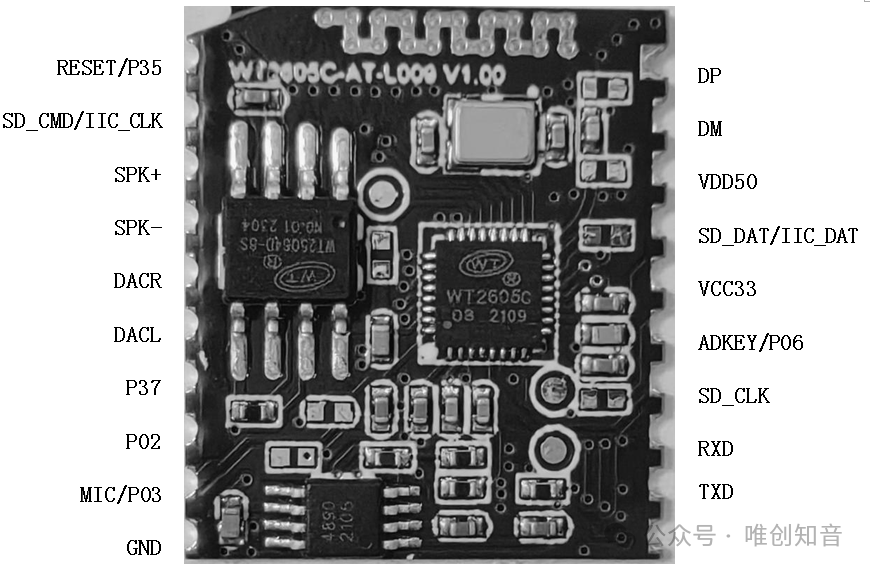

WT2605B05模块片管脚介绍
