555定时器成本低，性能可靠，只需要外接几个电阻、电容，就可以实现多谐振荡器、单稳态触发器及施密特触发器等脉冲产生与变换电路。它也常作为定时器广泛应用于仪器仪表、家用电器、电子测量及自动控制等方面。
555定时器各引脚功能如下：
1脚：外接电源负端VSS或接地，一般情况下接地。
2脚：低触发端TR。
3脚：输出端Vo
4脚：是直接清零端。当此端接低电平，则时基电路不工作，此时不论TR、TH处于何电平，时基电路输出为“0”，该端不用时应接高电平。
5脚：VC为控制电压端。若此端外接电压，则可改变内部两个比较器的基准电压，当该端不用时，应将该端串入一只0.01μF电容接地，以防引入干扰。
6脚：高触发端TH。
7脚：放电端。该端与放电管集电极相连，用做定时器时电容的放电。
8脚：外接电源VCC，双极型时基电路VCC的范围是4.5 ~ 16V，CMOS型时基电路VCC的范围为3 ~ 18V。一般用5V。

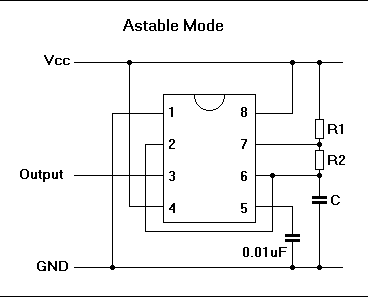

在1脚接地，5脚未外接电压，两个比较器A1、A2基准电压分别为的情况下
输入参数:R1 (ohm); R2(ohm); C(F)
输出参数:占空比(%), 高电平时间(s),低电平时间(s), 频率(Hz)
计算公式:
TH (高电平时间s) = 0.693 * (R1 + R2) * C
TL (低电平时间s) = 0.693 * R2 * C
Frequency(输出频率) = 1.44 / ((R1 + R2 + R2) * C)
DCP(占空比%) = (T(h) / (T(h) + T(l))) * 100
