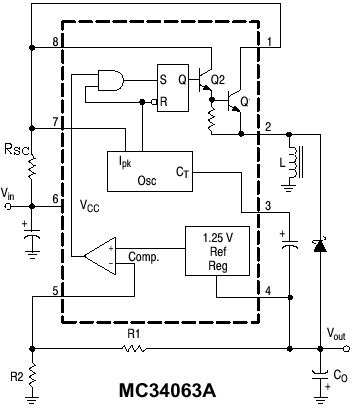

MC34063包含DC/DC变换器所需的主要功能的单片控制电路，多用于升压变换器、降压变换器、反向器的控制核心部分。
1脚：开关管T1集电极引出端；
2脚：开关管T1发射极引出端；
3脚：定时电容ct接线端；调节ct可使工作频率在100—100kHz范围内变化；
4脚：电源地；
5脚：电压比较器反相输入端，同时也是输出电压取样端；使用时应外接两个精度不低于1%的精密电阻；
6脚：电源端；
7脚：负载峰值电流（Ipk）取样端；6，7脚之间电压超过300mV时，芯片将启动内部过流保护功能；
8脚：驱动管T2集电极引出端。
 |
